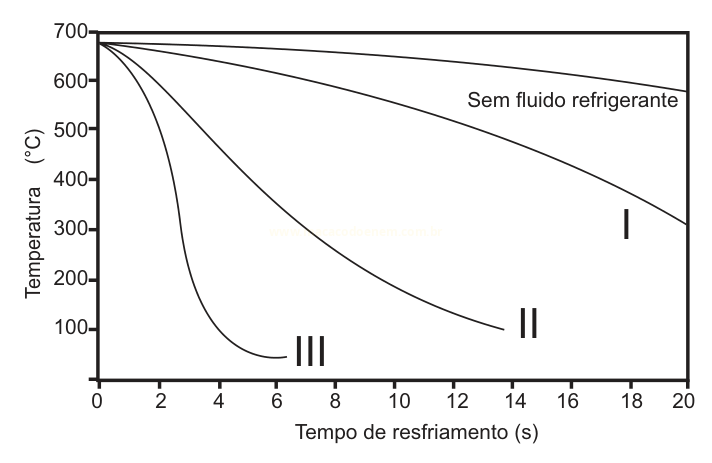

Uma fundição de alumínio utiliza, como matéria-prima, lingotes de alumínio para a fabricação de peças injetadas. Os lingotes são derretidos em um forno e o alumínio, em estado líquido, é injetado em moldes para se solidificar no formato desejado. O gráfico indica as curvas de resfriamento do alumínio fundido no molde para três diferentes fluidos refrigerantes (tipo I, tipo II e tipo III), que são utilizados para resfriar o molde, bem como a curva de resfriamento quando não é utilizado nenhum tipo de fluido refrigerante. A peça só pode ser retirada do molde (desmolde) quando atinge a temperatura de 100 °C. Para atender a uma encomenda, a fundição não poderá gastar mais do que 8 segundos para o desmolde da peça após a sua injeção.
Descrição da imagem (gerado por IA)
Gráfico de linhas com o eixo vertical 'Temperatura (°C)', de 0 a 700, e o eixo horizontal 'Tempo de resfriamento (s)', de 0 a 20. As três curvas partem de cerca de 670 °C no tempo zero. A curva superior, identificada como 'Sem fluido refrigerante', cai lentamente e chega a cerca de 300 °C aos 20 s. A curva intermediária, marcada com 'II' por volta de 14 s, cai mais acentuadamente e chega a cerca de 100 °C nesse tempo. A curva mais baixa, marcada com 'III' por volta de 6 s, cai rapidamente e se estabiliza próxima de 50 °C depois de 5 a 6 segundos.
Textos contidos na imagem (gerado por IA)
Temperatura (°C)
700
600
500
400
300
200
100
Tempo de resfriamento (s)
0
2
4
6
8
10
12
14
16
18
20
Sem fluido refrigerante
II
III
Com a exigência para o desmolde das peças injetadas, qual(is) fluido(s) refrigerante(s) poderá(ão) ser utilizado(s) no resfriamento?
-
Qualquer um dos fluidos do tipo I, II e III.
-
Somente os fluidos do tipo II e III.
-
Somente o fluido do tipo III.
-
Não será necessário utilizar nenhum fluido refrigerante.
-
Nenhum dos fluidos refrigerantes indicados atende às exigências.
