Um grupo de cientistas liderado por pesquisadores do Instituto de Tecnologia da Califórnia (Caltech), nos Estados Unidos, construiu o primeiro metamaterial que apresenta valor negativo do índice de refração relativo para a luz visível. Denomina-se metamaterial um material óptico artificial, tridimensional, formado por pequenas estruturas menores do que o comprimento de onda da luz, o que lhe dá propriedades e comportamentos que não são encontrados em materiais naturais. Esse material tem sido chamado de “canhoto”.
Considerando o comportamento atípico desse metamaterial, qual é a figura que representa a refração da luz ao passar do ar para esse meio?
-
Descrição da imagem (gerado por IA)

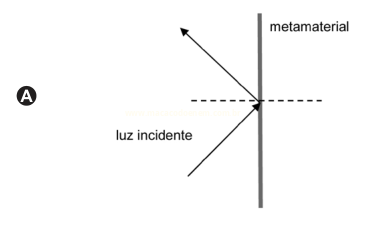

Diagrama identificado pela letra A dentro de um círculo. Uma barra vertical cinza-escura, rotulada "metamaterial", é atravessada por uma linha horizontal tracejada. Do lado esquerdo, um raio rotulado "luz incidente" vem de baixo para cima e da esquerda para a direita, atingindo a barra exatamente sobre a linha tracejada, de onde sai um raio refletido em direção ao alto e à esquerda, formando com a normal um ângulo aparentemente igual ao de incidência.
Textos contidos na imagem (gerado por IA)
A
metamaterial
luz incidenteO raio refratado emerge dirigindo-se para a região superior esquerda, isto é, para o mesmo lado do raio incidente em relação à normal.
-
Descrição da imagem (gerado por IA)

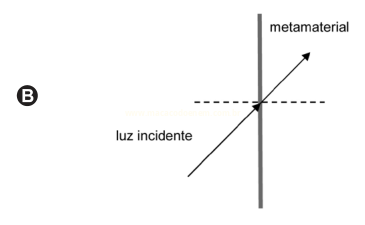

Diagrama identificado pela letra B dentro de um círculo. Uma barra vertical cinza-escura, rotulada "metamaterial", é cruzada por uma linha horizontal tracejada. Da esquerda, um raio rotulado "luz incidente" sobe da esquerda para a direita e atinge a barra sobre a linha tracejada; a partir desse ponto, um raio atravessa para o lado direito, subindo e afastando-se da barra.
Textos contidos na imagem (gerado por IA)
B
metamaterial
luz incidenteO raio refratado emerge dirigindo-se para a região superior direita.
-
Descrição da imagem (gerado por IA)

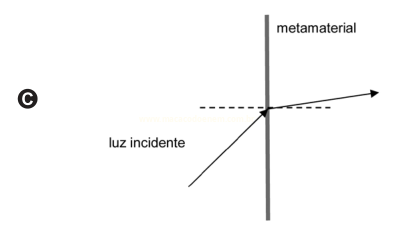

Diagrama identificado pela letra C dentro de um círculo. Uma barra vertical cinza-escura, rotulada "metamaterial", é cruzada por uma linha horizontal tracejada. Da esquerda, um raio rotulado "luz incidente" sobe e atinge a barra sobre a linha tracejada; do ponto de incidência sai um raio quase horizontal em direção à direita, ligeiramente inclinado para cima, afastando-se muito da normal.
Textos contidos na imagem (gerado por IA)
C
metamaterial
luz incidenteO raio refratado emerge dirigindo-se para a direita, praticamente na horizontal.
-
Descrição da imagem (gerado por IA)
Diagrama identificado pela letra D dentro de um círculo. Uma barra vertical cinza-escura, rotulada "metamaterial", é cruzada por uma linha horizontal tracejada. Da esquerda, um raio rotulado "luz incidente" sobe e atinge a barra; a partir desse ponto, sai um raio para o lado direito e para baixo, afastando-se da barra no sentido descendente.
Textos contidos na imagem (gerado por IA)
D
metamaterial
luz incidenteO raio refratado emerge dirigindo-se para a região inferior direita.
-
Descrição da imagem (gerado por IA)

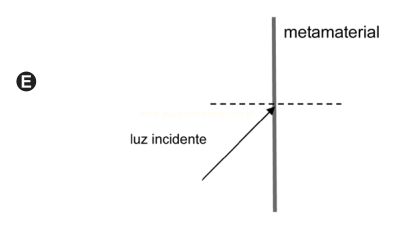

Diagrama identificado pela letra E dentro de um círculo. Uma barra vertical cinza-escura, rotulada "metamaterial", é cruzada por uma linha horizontal tracejada. Da esquerda, um raio rotulado "luz incidente" sobe e atinge a barra sobre a linha tracejada. Não há raio refletido nem transmitido desenhado a partir desse ponto: apenas a seta do raio incidente chegando à superfície.
Textos contidos na imagem (gerado por IA)
E
metamaterial
luz incidenteO raio refratado emerge dirigindo-se para a região inferior direita, com inclinação mais acentuada.
