Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e dois interruptores, como ilustrado, junto com seu símbolo de três pontos. Quando esse interruptor fecha AB, abre BC e vice-versa.
Descrição da imagem (gerado por IA)

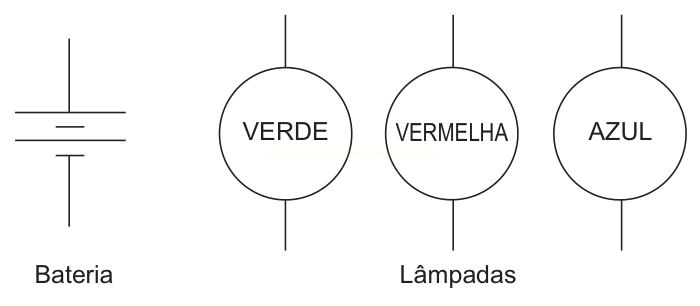

Diagrama com dois grupos de símbolos. À esquerda, o símbolo de uma bateria, formado por traços longos e curtos paralelos, com um fio vertical para cima e outro para baixo, e a legenda 'Bateria' abaixo. À direita, três lâmpadas representadas por círculos alinhados horizontalmente, com as palavras 'VERDE', 'VERMELHA' e 'AZUL' escritas dentro deles, da esquerda para a direita, e a legenda 'Lâmpadas' abaixo. Cada lâmpada tem um pequeno segmento de fio vertical saindo para cima e outro para baixo.
Textos contidos na imagem (gerado por IA)
Bateria
VERDE
VERMELHA
AZUL
Lâmpadas
Descrição da imagem (gerado por IA)

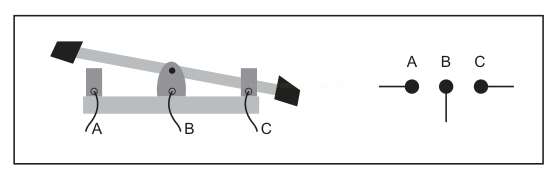

Ilustração de uma alavanca: uma barra inclinada apoiada sobre um suporte triangular central, com dois pesos escuros nas extremidades. Abaixo da barra há três contatos elétricos identificados pelas letras A (à esquerda), B (no centro, sob o apoio) e C (à direita). Ao lado, à direita, há um esquema elétrico com três terminais: os terminais A e C, nas extremidades, estão ligados entre si por um mesmo condutor horizontal, enquanto o terminal B, no centro, tem um condutor que desce verticalmente.
Textos contidos na imagem (gerado por IA)
A
B
C
O garoto fez cinco circuitos elétricos usando os dois interruptores, mas apenas um satisfaz a sua necessidade. Esse circuito é representado por
-
Descrição da imagem (gerado por IA)

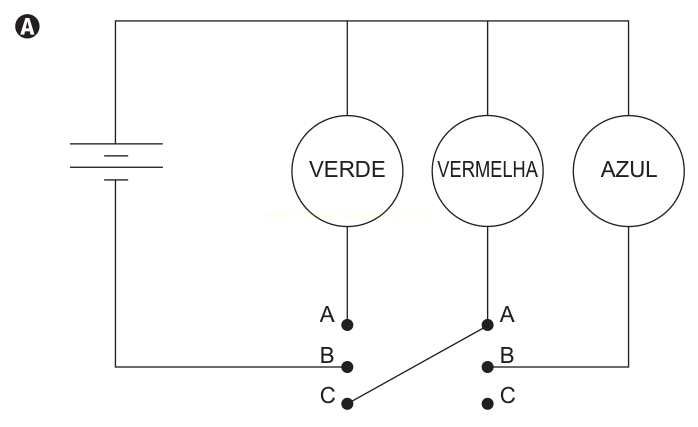

Diagrama de circuito elétrico com a etiqueta circular 'A'. À esquerda há o símbolo de uma bateria. À direita, três lâmpadas estão ligadas em ramos paralelos, representadas por círculos com as palavras VERDE, VERMELHA e AZUL, da esquerda para a direita. Abaixo das lâmpadas VERDE e VERMELHA há três pontos de contato alinhados verticalmente, rotulados A (superior), B (médio) e C (inferior). O condutor inferior que sai da bateria corre para a direita e passa pelo ponto B abaixo da lâmpada VERDE. Um condutor em diagonal liga o ponto A abaixo da lâmpada VERMELHA ao ponto C abaixo da lâmpada VERDE. A lâmpada AZUL tem seu condutor ligado ao ramo inferior, à direita.
Textos contidos na imagem (gerado por IA)
A
VERDE
VERMELHA
AZUL
A
B
C
A
B
C -
Descrição da imagem (gerado por IA)

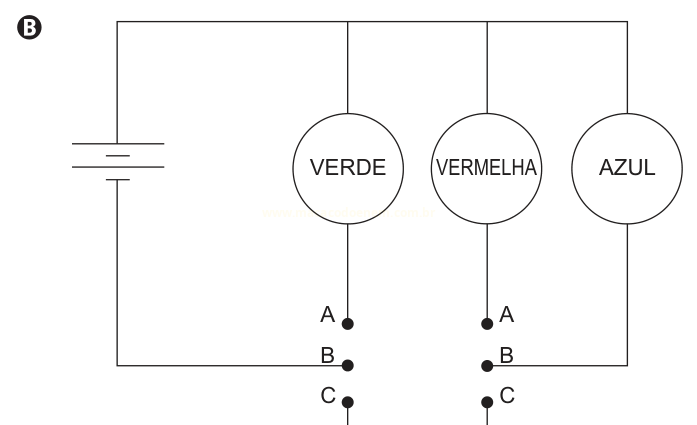

Diagrama de circuito elétrico com a etiqueta circular 'B'. À esquerda há o símbolo de uma bateria. À direita, três lâmpadas em ramos paralelos, representadas por círculos com as palavras VERDE, VERMELHA e AZUL, da esquerda para a direita. Abaixo das lâmpadas VERDE e VERMELHA há três pontos de contato alinhados verticalmente, rotulados A (superior), B (médio) e C (inferior). Os condutores de cada lâmpada descem verticalmente por seus próprios pontos de contato. O condutor inferior que sai da bateria corre para a direita e passa pelo ponto B abaixo da lâmpada VERDE. A lâmpada AZUL liga-se ao ramo inferior, à direita.
Textos contidos na imagem (gerado por IA)
B
VERDE
VERMELHA
AZUL
A
B
C
A
B
C -
Descrição da imagem (gerado por IA)

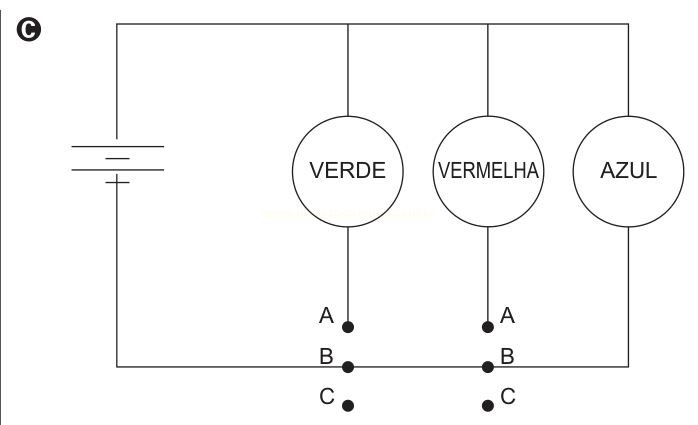

Diagrama de circuito elétrico com a etiqueta circular 'C'. À esquerda há o símbolo de uma bateria. À direita, três lâmpadas em ramos paralelos, representadas por círculos com as palavras VERDE, VERMELHA e AZUL, da esquerda para a direita. Abaixo das lâmpadas VERDE e VERMELHA há três pontos de contato alinhados verticalmente, rotulados A (superior), B (médio) e C (inferior). O condutor inferior que sai da bateria corre para a direita na altura do ponto B sob a lâmpada VERDE. A lâmpada AZUL liga-se ao condutor inferior, à direita.
Textos contidos na imagem (gerado por IA)
C
VERDE
VERMELHA
AZUL
A
B
C
A
B
C -
Descrição da imagem (gerado por IA)

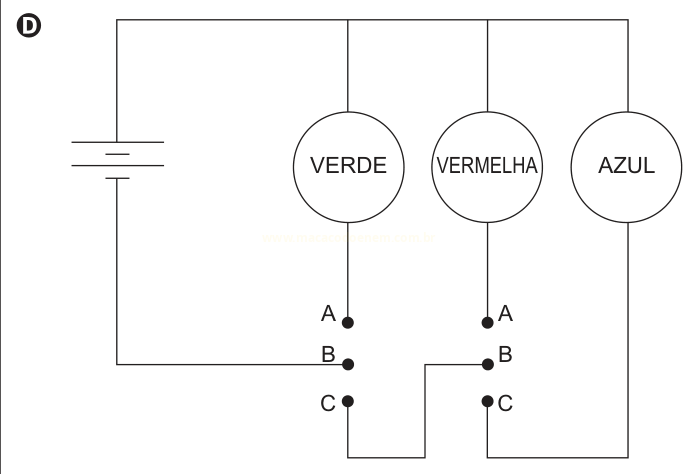

Diagrama de circuito elétrico com a etiqueta circular 'D'. À esquerda há o símbolo de uma bateria. À direita, três lâmpadas em ramos paralelos, representadas por círculos com as palavras VERDE, VERMELHA e AZUL, da esquerda para a direita. Abaixo das lâmpadas VERDE e VERMELHA há três pontos de contato alinhados verticalmente, rotulados A (superior), B (médio) e C (inferior). O condutor inferior que sai da bateria termina no ponto B sob a lâmpada VERDE. Um condutor em degrau parte da região inferior da lâmpada VERDE, segue para a direita e sobe até encontrar o ponto B sob a lâmpada VERMELHA. A lâmpada AZUL liga-se ao ramo inferior, à direita.
Textos contidos na imagem (gerado por IA)
D
VERDE
VERMELHA
AZUL
A
B
C
A
B
C -
Descrição da imagem (gerado por IA)

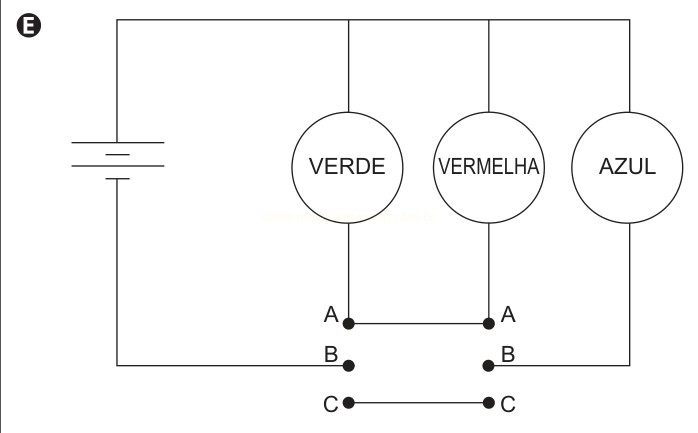

Diagrama de circuito elétrico com a etiqueta circular 'E'. À esquerda há o símbolo de uma bateria. À direita, três lâmpadas em ramos paralelos, representadas por círculos com as palavras VERDE, VERMELHA e AZUL, da esquerda para a direita. Abaixo das lâmpadas VERDE e VERMELHA há três pontos de contato alinhados verticalmente, rotulados A (superior), B (médio) e C (inferior). O ponto A sob a lâmpada VERDE está ligado ao ponto A sob a lâmpada VERMELHA por um condutor horizontal, e o ponto C sob a lâmpada VERDE está ligado ao ponto C sob a lâmpada VERMELHA por outro condutor horizontal. O condutor inferior que sai da bateria corre para a direita e passa pelo ponto B sob a lâmpada VERDE.
Textos contidos na imagem (gerado por IA)
E
VERDE
VERMELHA
AZUL
A
B
C
A
B
C
