Um clube deseja produzir miniaturas em escala do troféu que ganhou no último campeonato. O troféu está representado na Figura 1 e é composto por uma base em formato de um paralelepípedo reto-retângulo de madeira, sobre a qual estão fixadas três hastes verticais que sustentam uma esfera de 30 cm de diâmetro, que fica centralizada sobre a base de madeira. O troféu tem 100 cm de altura, incluída sua base.
Descrição da imagem (gerado por IA)
Desenho em perspectiva de um conjunto formado por uma placa quadrada de cor cinza-clara, com a indicação de 50 cm em cada um dos lados da base. Sobre a placa estão fixadas três hastes verticais finas que sustentam, no alto, um disco escuro de grande diâmetro. A palavra Figura 1 aparece abaixo do desenho.
Textos contidos na imagem (gerado por IA)
50 cm
50 cm
Figura 1

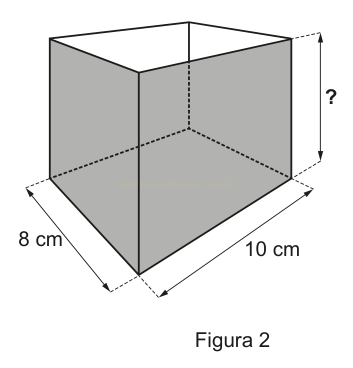

Descrição da imagem (gerado por IA)
Desenho em perspectiva de um bloco retangular (paralelepípedo) com faces cinzas. As arestas visíveis trazem medidas: 8 cm na aresta que se estende para a esquerda e 10 cm na aresta que se estende para a direita. A altura é marcada por uma cota vertical à direita, com um ponto de interrogação no lugar do valor. A palavra Figura 2 aparece abaixo do desenho.
Textos contidos na imagem (gerado por IA)
8 cm
10 cm
?
Figura 2
A miniatura desse troféu deverá ser instalada no interior de uma caixa de vidro, em formato de paralelepípedo reto-retângulo, cujas dimensões internas de sua base estão indicadas na Figura 2, de modo que a base do troféu seja colada na base da caixa e distante das paredes laterais da caixa de vidro em pelo menos 1 cm. Deve ainda haver uma distância de exatos 2 cm entre o topo da esfera e a tampa dessa caixa de vidro. Nessas condições deseja-se fazer a maior miniatura possível.
A medida da altura, em centímetro, dessa caixa de vidro deverá ser igual a
-
12.
-
14.
-
16.
-
18.
-
20.
