Para transportar uma caixa do primeiro para o segundo piso de uma construção, um trabalhador precisará arrastá-la sobre um plano inclinado. O trabalhador começa a arrastar a caixa no primeiro piso, exercendo sobre ela uma força de grande intensidade, paralela ao seu deslocamento. Na medida em que a caixa sobe o plano inclinado, ele decide reduzir a força sobre ela, arrastando-a lentamente até chegar ao segundo piso. Considere que a caixa permanece em movimento nos encontros dos pisos com o plano inclinado, e que a rugosidade entre as superfícies permanece a mesma durante todo o percurso.
O comportamento da força de atrito entre a caixa e o chão no plano inclinado é representado em:
-

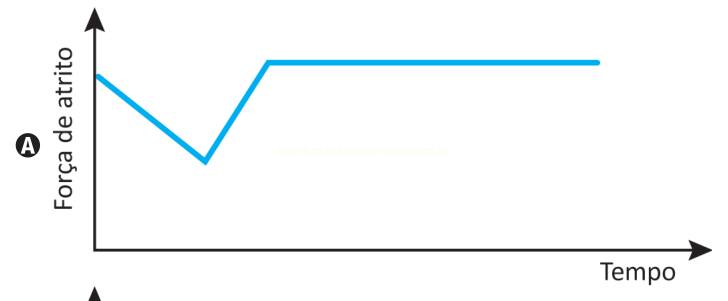

Descrição da imagem (gerado por IA)
Gráfico de linha identificado pela letra A. O eixo vertical é rotulado "Força de atrito" e o eixo horizontal é "Tempo". A linha azul começa em um valor relativamente alto no eixo vertical, desce em linha reta até um mínimo, sobe em seguida até um patamar e permanece constante e horizontal até o fim do eixo do tempo.
Textos contidos na imagem (gerado por IA)
Força de atrito
Tempo
A -

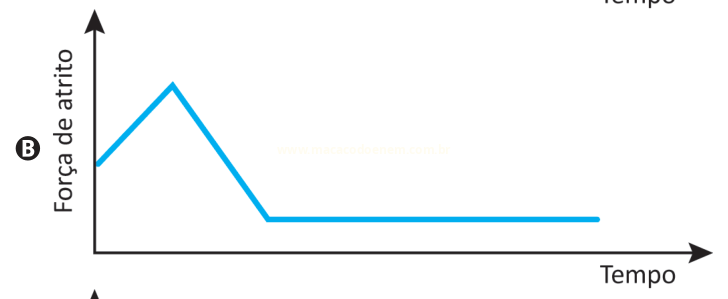

Descrição da imagem (gerado por IA)
Gráfico de linha identificado pela letra B. O eixo vertical é "Força de atrito" e o eixo horizontal é "Tempo". A linha azul começa em um valor baixo, sobe em linha reta até um pico, cai em seguida até um valor baixo e permanece constante e horizontal até o final do eixo. No alto, à direita, aparece parcialmente a palavra "Tempo", restante de outro gráfico.
Textos contidos na imagem (gerado por IA)
Força de atrito
Tempo
B -

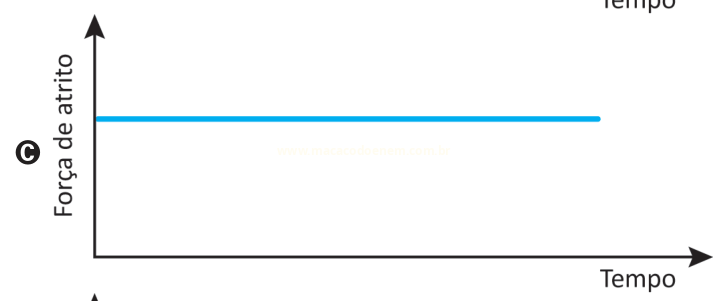

Descrição da imagem (gerado por IA)
Gráfico de linha identificado pela letra C. O eixo vertical é "Força de atrito" e o eixo horizontal é "Tempo". A linha azul é perfeitamente horizontal e constante durante todo o intervalo representado, sem variação de valor. No alto, à direita, aparece parcialmente a palavra "Tempo".
Textos contidos na imagem (gerado por IA)
Força de atrito
Tempo
C -

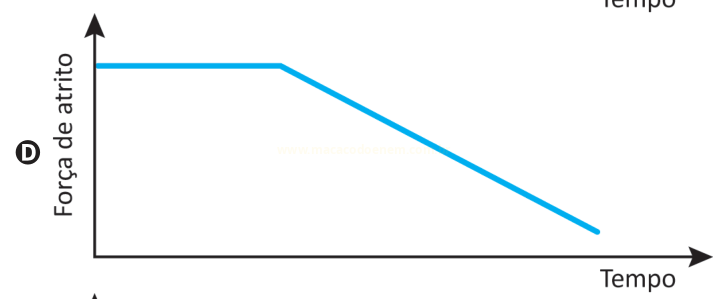

Descrição da imagem (gerado por IA)
Gráfico de linha identificado pela letra D. O eixo vertical é "Força de atrito" e o eixo horizontal é "Tempo". A linha azul começa constante e horizontal, em um valor médio-alto, mantém-se assim por parte do intervalo e depois passa a cair em linha reta, de forma contínua, até o final do eixo. No alto, à direita, aparece parcialmente a palavra "Tempo".
Textos contidos na imagem (gerado por IA)
Força de atrito
Tempo
D -

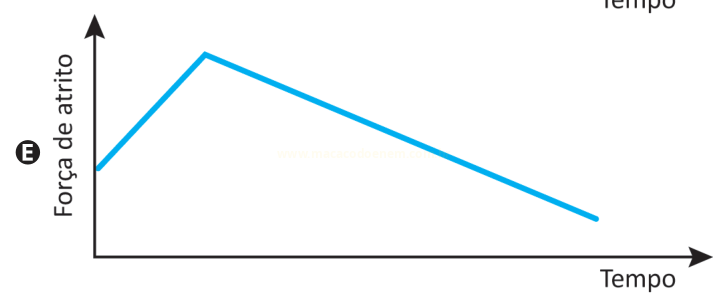

Descrição da imagem (gerado por IA)
Gráfico de linha identificado pela letra E. O eixo vertical é "Força de atrito" e o eixo horizontal é "Tempo". A linha azul parte de um valor intermediário, sobe em linha reta até um pico e, a partir dele, desce em linha reta e contínua até o final do eixo do tempo. No alto, à direita, aparece parcialmente a palavra "Tempo".
Textos contidos na imagem (gerado por IA)
Força de atrito
Tempo
E
