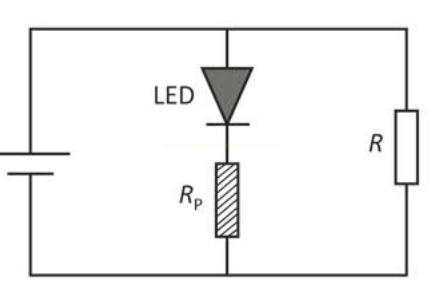

Para monitoramento do funcionamento de dispositivos silenciosos, é necessário que alguma sinalização visual ou sonora seja instalada. Uma solução simples é a instalação de um diodo emissor de luz (LED) em paralelo com o dispositivo, conforme o esquema do circuito elétrico. Para minimizar o consumo de energia, sugere-se que o LED opere com tensão de 3 V. Assim, sua instalação em paralelo com um dispositivo de resistência igual a , que opera em 12 V, requer a inclusão de um resistor de proteção, , ligado em série com o LED.

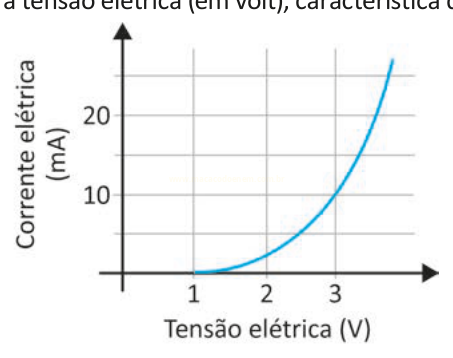

O gráfico apresenta a curva da corrente elétrica (em miliampère) versus a tensão elétrica (em volt), característica de um LED.
Descrição da imagem (gerado por IA)
Diagrama de circuito elétrico. À esquerda há um símbolo de bateria, de onde partem fios que formam duas ramificações em paralelo. Na ramificação da esquerda, há um LED (diodo, representado por um triângulo escuro com uma barra) em série com um resistor identificado como 'R_P'. Na ramificação da direita, há apenas um resistor identificado como 'R'.
Textos contidos na imagem (gerado por IA)
LED
R_P
R
Descrição da imagem (gerado por IA)
Gráfico de linha com fundo branco e grade quadriculada. O eixo vertical é 'Corrente elétrica (mA)', com marcas em 10 e 20, e o eixo horizontal é 'Tensão elétrica (V)', com marcas em 1, 2 e 3. A curva começa praticamente em zero, permanece muito baixa até cerca de 1 V e depois sobe de forma acentuada, atingindo cerca de 25 mA quando a tensão chega perto de 3,5 V. No alto da imagem há um texto cortado.
Textos contidos na imagem (gerado por IA)
Corrente elétrica (mA)
Tensão elétrica (V)
10
20
1
2
3
a tensão elétrica (em volt), característica
O valor da resistência de proteção , em ohm, é igual a
-
.
-
.
-
.
-
.
-
.
