Para comemorar o aniversário de uma cidade, um artista projetou uma escultura transparente e oca, cujo formato foi inspirado em uma ampulheta. Ela é formada por três partes de mesma altura: duas são troncos de cone iguais e a outra é um cilindro. A figura é a vista frontal dessa escultura.
Descrição da imagem (gerado por IA)
Desenho de contorno, apenas com linha preta sobre fundo branco, de uma figura alongada verticalmente. A parte superior é um trapézio largo que se estreita para baixo; a parte central é um retângulo estreito e comprido; a parte inferior volta a se alargar em um trapézio invertido, de modo que a silhueta lembra uma ampulheta de lados retos.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
No topo da escultura foi ligada uma torneira que verte água, para dentro dela, com vazão constante.
O gráfico que expressa a altura () da água na escultura em função do tempo () decorrido é
-
Descrição da imagem (gerado por IA)

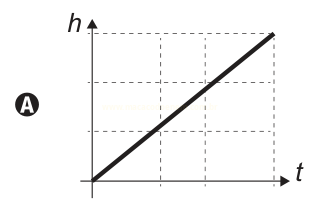

Gráfico cartesiano com eixo vertical rotulado h e eixo horizontal rotulado t, ambos com setas. Sobre uma malha de linhas tracejadas que divide os eixos em intervalos, uma linha reta parte da origem e sobe com inclinação constante até o canto superior direito, indicando crescimento linear de h com o tempo t. A letra A dentro de um círculo preto aparece à esquerda, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
h
t
AGráfico de altura crescente em linha reta desde a origem, com inclinação constante.
-
Descrição da imagem (gerado por IA)

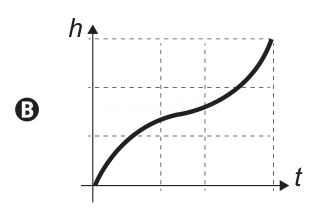

Gráfico cartesiano com eixo vertical h e eixo horizontal t, sobre uma malha de linhas tracejadas. A curva parte da origem, sobe rapidamente no início, depois tem um trecho de crescimento mais lento e quase plano na região intermediária, e volta a subir mais acentuadamente até o ponto final, no alto à direita, formando uma curva em degrau suave. A letra B dentro de um círculo preto aparece à esquerda, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
h
t
BGráfico crescente em forma de S: inclinação grande no início, menor no meio e novamente grande no final.
-
Descrição da imagem (gerado por IA)

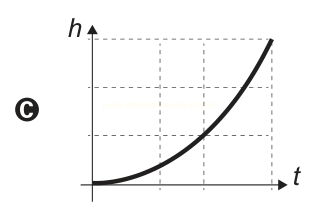

Gráfico cartesiano com eixo vertical h e eixo horizontal t, sobre malha de linhas tracejadas. A curva parte da origem quase horizontal, com crescimento muito lento no início, e vai ficando progressivamente mais inclinada, terminando no alto à direita, com concavidade voltada para cima durante todo o trajeto. A letra C dentro de um círculo preto aparece à esquerda, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
h
t
CGráfico crescente côncavo para cima, quase horizontal no início e cada vez mais inclinado.
-
Descrição da imagem (gerado por IA)

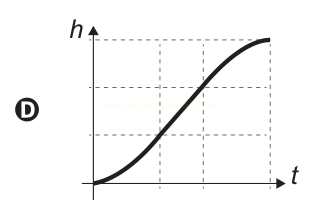

Gráfico cartesiano com eixo vertical h e eixo horizontal t, sobre malha de linhas tracejadas. A curva parte da origem com crescimento lento, acelera na parte central do percurso, formando um trecho quase reto e mais inclinado, e volta a desacelerar no final, terminando com inclinação menor no alto à direita, descrevendo um formato de S suave. A letra D dentro de um círculo preto aparece à esquerda, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
h
t
DGráfico crescente em forma de S: quase horizontal no início e no final, com trecho mais inclinado no meio.
-
Descrição da imagem (gerado por IA)

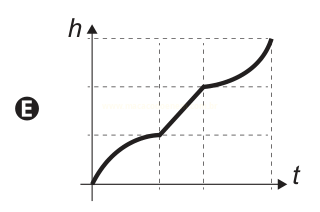

Gráfico cartesiano com eixo vertical h e eixo horizontal t, sobre malha de linhas tracejadas. A curva começa na origem com um trecho curvo de crescimento acentuado, que se torna quase horizontal em um pequeno patamar; em seguida surge um trecho retilíneo e mais inclinado, que volta a se achatar em outro pequeno patamar, e depois retoma a subida curva até o alto à direita. O gráfico apresenta, assim, duas quebras visíveis de inclinação ao longo do percurso. A letra E dentro de um círculo preto aparece à esquerda, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
h
t
EGráfico crescente em três trechos: curva que começa íngreme e fica mais plana, trecho reto mais íngreme, e curva final que volta a ficar mais plana.
Fontes oficiaisGabarito conferido
Na parte de baixo, que é um tronco de cone com base larga embaixo e estreito em cima, a água começa subindo devagar e vai subindo cada vez mais rápido à medida que o recipiente afunila — trecho inicial com inclinação crescente. No cilindro do meio, a largura não muda, então cresce em linha reta, com inclinação constante e maior que a do começo, pois essa região é estreita. No tronco de cone de cima, a largura aumenta para o alto, então cada centímetro de altura exige cada vez mais água e a curva vai ficando mais plana.
O conjunto é uma curva em S: começa e termina com pouca inclinação e passa por um trecho central mais inclinado, que é exatamente o que mostra o gráfico da.
