Para assegurar a boa qualidade de seu produto, uma indústria de vidro analisou um lote de óxido de silício (), principal componente do vidro. Para isso, submeteu uma amostra desse óxido ao aquecimento até sua completa fusão e ebulição, obtendo ao final um gráfico de temperatura T (°C) versus tempo t (min). Após a obtenção do gráfico, o analista concluiu que a amostra encontrava-se pura.
Dados do : ; .
Qual foi o gráfico obtido pelo analista?
-
Descrição da imagem (gerado por IA)

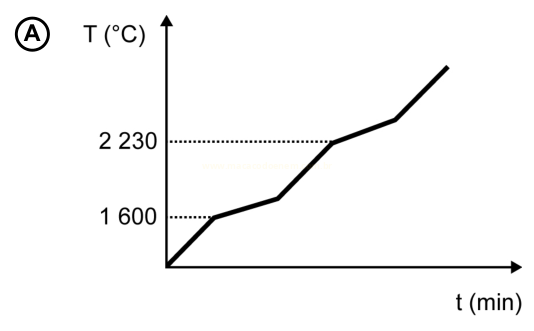

Gráfico de linha identificado pela letra A dentro de um círculo, com eixo vertical rotulado T (°C) e eixo horizontal rotulado t (min). Duas linhas pontilhadas horizontais marcam os valores 1600 e 2230 no eixo das temperaturas, sendo 2230 mais alto que 1600. A curva parte da origem, sobe acentuadamente até atingir 1600 °C, onde apresenta uma pequena mudança de inclinação, continua subindo até 2230 °C e, acima desse valor, mantém a subida com leve alteração de inclinação até o fim do gráfico. Não há trecho horizontal em nenhum momento.
Textos contidos na imagem (gerado por IA)
A
T (°C)
t (min)
2 230
1 600
Gráfico com temperatura variando continuamente durante as mudanças de fase a e . -
Descrição da imagem (gerado por IA)

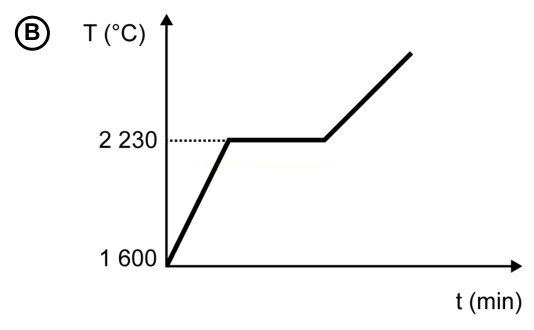

Gráfico de linha identificado pela letra B dentro de um círculo, com eixo vertical rotulado T (°C) e eixo horizontal rotulado t (min). Linhas pontilhadas horizontais marcam os valores 1600 e 2230. A curva parte do nível de 1600 °C no eixo vertical, sobe em linha reta e inclinada até 2230 °C, permanece constante nesse valor por um trecho horizontal e depois volta a subir até o fim do gráfico.
Textos contidos na imagem (gerado por IA)
B
T (°C)
t (min)
2 230
1 600
Gráfico iniciando a com aquecimento direto até , apresentando patamar constante apenas na ebulição. -
Descrição da imagem (gerado por IA)

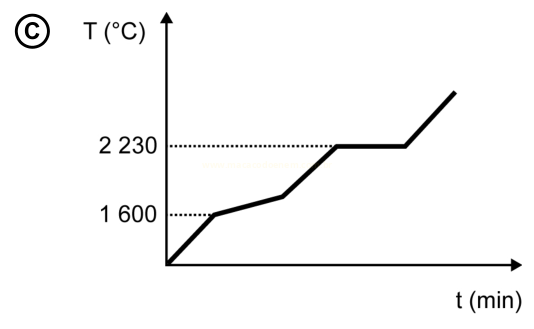

Gráfico de linha identificado pela letra C dentro de um círculo, com eixo vertical rotulado T (°C) e eixo horizontal rotulado t (min). Linhas pontilhadas horizontais marcam 1600 e 2230. A curva parte da origem, sobe até 1600 °C com uma pequena mudança de inclinação, continua subindo até 2230 °C, mantém-se constante nesse valor por um trecho horizontal e depois volta a subir até o fim do gráfico.
Textos contidos na imagem (gerado por IA)
C
T (°C)
t (min)
2 230
1 600
Gráfico com variação de temperatura durante a fusão a e patamar de temperatura constante na ebulição a . -
Descrição da imagem (gerado por IA)

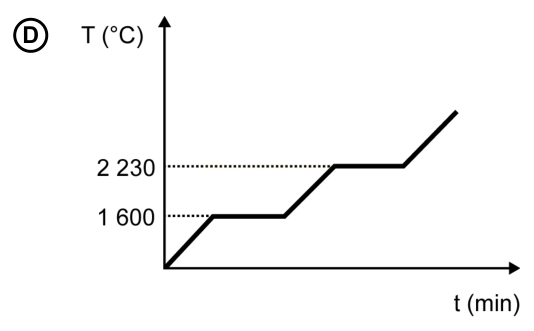

Gráfico de linha identificado pela letra D dentro de um círculo, com eixo vertical rotulado T (°C) e eixo horizontal rotulado t (min). Linhas pontilhadas horizontais marcam 1600 e 2230. A curva parte da origem, sobe até 1600 °C, mantém-se constante nesse valor por um trecho horizontal, sobe novamente até 2230 °C, mantém-se constante em um segundo trecho horizontal e, por fim, volta a subir até o fim do gráfico.
Textos contidos na imagem (gerado por IA)
D
T (°C)
t (min)
2 230
1 600
Gráfico com dois patamares de temperatura constante, o primeiro a (fusão) e o segundo a (ebulição). -
Descrição da imagem (gerado por IA)

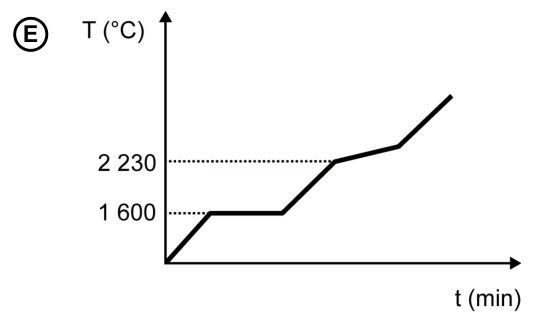

Gráfico de linha identificado pela letra E dentro de um círculo, com eixo vertical rotulado T (°C) e eixo horizontal rotulado t (min). Linhas pontilhadas horizontais marcam 1600 e 2230. A curva parte da origem, sobe até 1600 °C, mantém-se constante nesse valor por um trecho horizontal, sobe novamente passando por 2230 °C com uma pequena mudança de inclinação e continua subindo até o fim do gráfico, sem formar novo patamar.
Textos contidos na imagem (gerado por IA)
E
T (°C)
t (min)
2 230
1 600
Gráfico com patamar de temperatura constante na fusão a e variação de temperatura durante a ebulição a .
