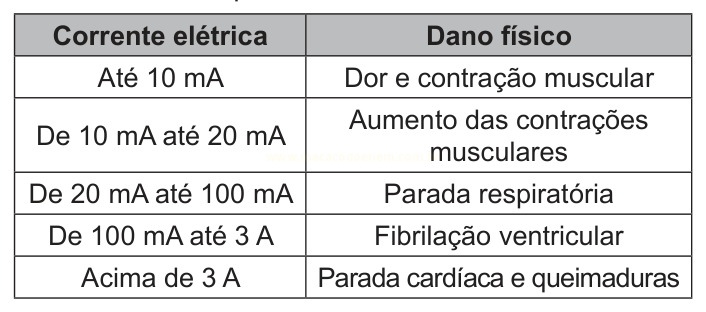

O quadro mostra valores de corrente elétrica e seus efeitos sobre o corpo humano.
Descrição da imagem (gerado por IA)
Tabela de duas colunas, com cabeçalho cinza, relacionando corrente elétrica e dano físico ao corpo. Primeira linha: até 10 mA — dor e contração muscular. Segunda linha: de 10 mA até 20 mA — aumento das contrações musculares. Terceira linha: de 20 mA até 100 mA — parada respiratória. Quarta linha: de 100 mA até 3 A — fibrilação ventricular. Quinta linha: acima de 3 A — parada cardíaca e queimaduras.
Textos contidos na imagem (gerado por IA)
Corrente elétrica
Dano físico
Até 10 mA
Dor e contração muscular
De 10 mA até 20 mA
Aumento das contrações musculares
De 20 mA até 100 mA
Parada respiratória
De 100 mA até 3 A
Fibrilação ventricular
Acima de 3 A
Parada cardíaca e queimaduras
A corrente elétrica que percorrerá o corpo de um indivíduo depende da tensão aplicada e da resistência elétrica média do corpo humano. Esse último fator está intimamente relacionado com a umidade da pele, que seca apresenta resistência elétrica da ordem de 500 k, mas, se molhada, pode chegar a apenas 1 k.
Apesar de incomum, é possível sofrer um acidente utilizando baterias de 12 V. Considere que um indivíduo com a pele molhada sofreu uma parada respiratória ao tocar simultaneamente nos pontos A e B de uma associação de duas dessas baterias.
Qual associação de baterias foi responsável pelo acidente?
-

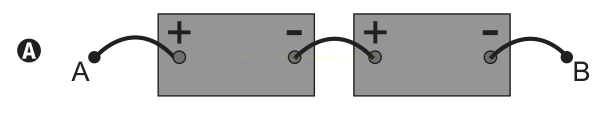

Descrição da imagem (gerado por IA)
Esquema com dois retângulos cinza lado a lado, representando pilhas, ligados por condutores curvos. O retângulo da esquerda tem o sinal + à esquerda e − à direita; o retângulo da direita também tem + à esquerda e − à direita. O ponto A, à esquerda, liga-se ao terminal + da primeira pilha; o terminal − da primeira liga-se ao terminal + da segunda; e o terminal − da segunda liga-se ao ponto B, à direita. O conjunto está identificado pela letra A dentro de um círculo à esquerda.
Textos contidos na imagem (gerado por IA)
A
+
−
B -

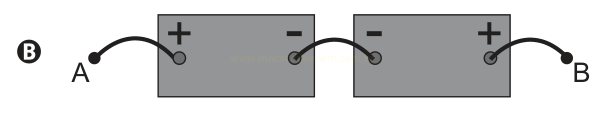

Descrição da imagem (gerado por IA)
Esquema com dois retângulos cinza lado a lado representando pilhas. O retângulo da esquerda tem + à esquerda e − à direita; o retângulo da direita tem − à esquerda e + à direita, ou seja, os polos estão invertidos entre si. O ponto A liga-se ao terminal + da primeira pilha; o terminal − da primeira liga-se ao terminal − da segunda; e o terminal + da segunda liga-se ao ponto B. O conjunto está identificado pela letra B dentro de um círculo à esquerda.
Textos contidos na imagem (gerado por IA)
B
+
−
A
B -

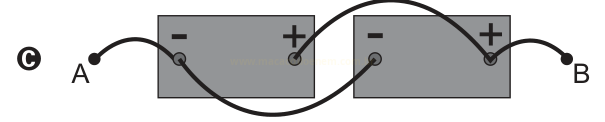

Descrição da imagem (gerado por IA)
Esquema com dois retângulos cinza lado a lado representando pilhas. O retângulo da esquerda tem − à esquerda e + à direita; o retângulo da direita também tem − à esquerda e + à direita. O ponto A liga-se ao terminal − da primeira pilha; do terminal + da primeira pilha sai um condutor que contorna por baixo e alcança o terminal − da segunda pilha, cruzando visualmente com outro condutor; do terminal + da segunda pilha o fio segue até o ponto B. O esquema está identificado pela letra C dentro de um círculo à esquerda.
Textos contidos na imagem (gerado por IA)
C
−
+
A
B -

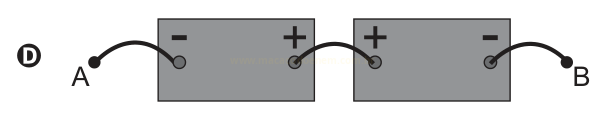

Descrição da imagem (gerado por IA)
Esquema com dois retângulos cinza lado a lado representando pilhas. O retângulo da esquerda tem − à esquerda e + à direita; o retângulo da direita tem + à esquerda e − à direita, ou seja, os polos estão invertidos entre as duas pilhas. O ponto A liga-se ao terminal − da primeira pilha; o terminal + da primeira liga-se ao terminal + da segunda; o terminal − da segunda liga-se ao ponto B. O esquema está identificado pela letra D dentro de um círculo à esquerda.
Textos contidos na imagem (gerado por IA)
D
−
+
A
B -

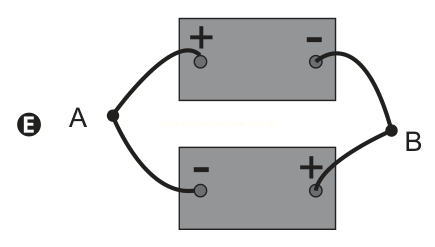

Descrição da imagem (gerado por IA)
Esquema com dois retângulos cinza empilhados verticalmente, representando pilhas. O retângulo de cima tem + à esquerda e − à direita; o de baixo tem − à esquerda e + à direita. O ponto A, à esquerda, liga-se simultaneamente ao terminal + da pilha de cima e ao terminal − da pilha de baixo. O ponto B, à direita, liga-se ao terminal − da pilha de cima e ao terminal + da pilha de baixo. O esquema está identificado pela letra E dentro de um círculo à esquerda.
Textos contidos na imagem (gerado por IA)
E
+
−
A
B
