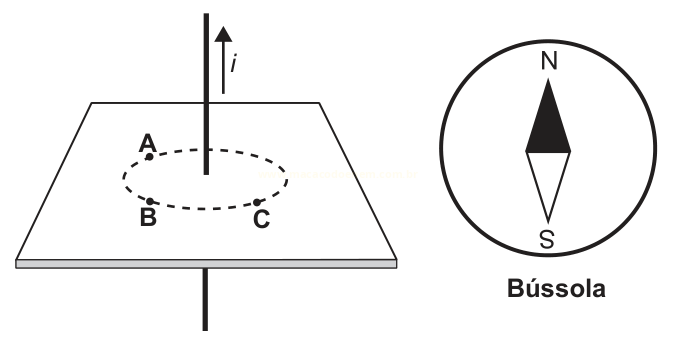

O físico Hans C. Oersted observou que um fio transportando corrente elétrica produz um campo magnético. A presença do campo magnético foi verificada ao aproximar uma bússola de um fio conduzindo corrente elétrica. A figura ilustra um fio percorrido por uma corrente elétrica , constante e com sentido para cima. Os pontos A, B e C estão num plano transversal e equidistantes do fio. Em cada ponto foi colocada uma bússola.
Descrição da imagem (gerado por IA)
Figura dividida em duas partes. À esquerda, um plano quadrado em perspectiva é atravessado no centro por um fio vertical reto, com uma seta apontando para cima e o símbolo i. Sobre o plano há uma linha tracejada oval em torno do ponto de travessia, com três pontos marcados e rotulados: A na parte superior esquerda, B na parte inferior esquerda e C na parte inferior direita. À direita da figura, um círculo representa uma bússola, com a letra N no alto e S embaixo; a agulha tem a metade superior preenchida de preto e aponta para o N. Abaixo do círculo está escrito Bússola.
Textos contidos na imagem (gerado por IA)
i
A
B
C
N
S
Bússola
Considerando apenas o campo magnético por causa da corrente , as respectivas configurações das bússolas nos pontos A, B e C serão
-

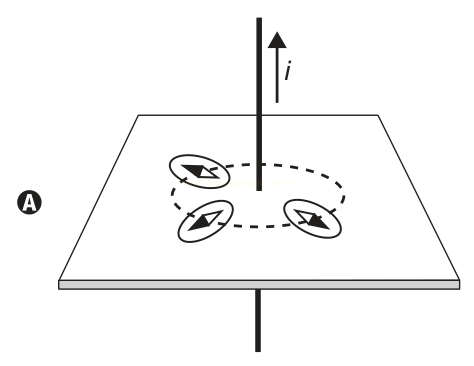

Descrição da imagem (gerado por IA)
Diagrama em preto e branco, identificado pela letra A dentro de um círculo à esquerda. Um plano quadrado é visto em perspectiva e é atravessado verticalmente por um fio reto. Sobre o fio, no alto, uma seta aponta para cima, acompanhada do símbolo i, indicando a corrente elétrica. Sobre o plano, uma linha tracejada oval envolve o ponto em que o fio atravessa a superfície. Sobre essa linha há três pequenos ovais com setas internas, distribuídos à esquerda, na parte inferior central e à direita da curva, indicando o sentido de circulação ao longo da linha tracejada.
Textos contidos na imagem (gerado por IA)
A
i -

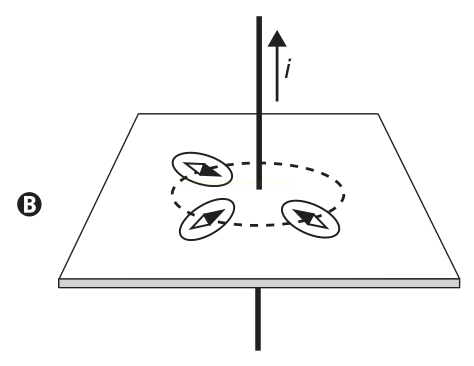

Descrição da imagem (gerado por IA)
Diagrama em preto e branco, identificado pela letra B dentro de um círculo à esquerda. Um plano quadrado visto em perspectiva é atravessado verticalmente por um fio reto, com uma seta apontando para cima acompanhada do símbolo i, indicando a corrente. Sobre o plano, uma linha tracejada oval contorna o ponto de travessia do fio. Três pequenos ovais com setas internas estão dispostos sobre essa linha, à esquerda, na parte inferior central e à direita, indicando o sentido de circulação.
Textos contidos na imagem (gerado por IA)
B
i -

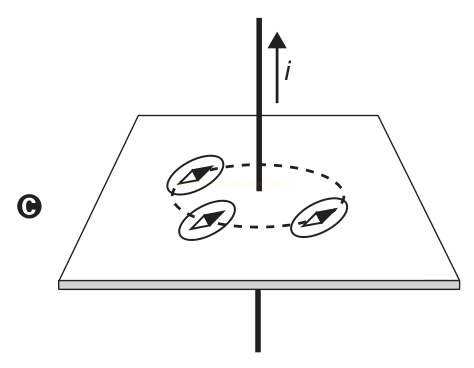

Descrição da imagem (gerado por IA)
Diagrama em preto e branco, identificado pela letra C dentro de um círculo à esquerda. Um fio vertical reto atravessa um plano quadrado mostrado em perspectiva; sobre o fio, uma seta aponta para cima com o símbolo i, indicando a corrente. Ao redor do ponto de travessia, sobre o plano, há uma linha tracejada oval, sobre a qual se distribuem três pequenos ovais com setas internas, à esquerda, embaixo e à direita, indicando o sentido de circulação.
Textos contidos na imagem (gerado por IA)
C
i -

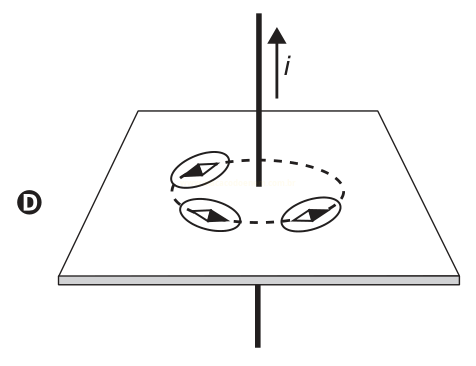

Descrição da imagem (gerado por IA)
Diagrama em preto e branco, identificado pela letra D dentro de um círculo à esquerda. Um plano quadrado em perspectiva é atravessado no centro por um fio vertical reto, com uma seta para cima e o símbolo i junto a ela. Sobre o plano, uma linha tracejada oval circunda o ponto de travessia do fio, e três pequenos ovais com setas internas estão posicionados sobre essa linha, à esquerda, na região inferior e à direita, indicando o sentido de circulação.
Textos contidos na imagem (gerado por IA)
D
i -

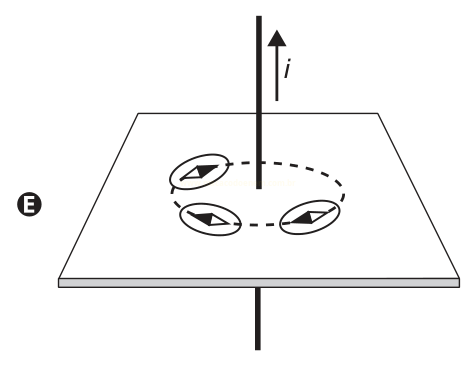

Descrição da imagem (gerado por IA)
Diagrama em preto e branco, identificado pela letra E dentro de um círculo à esquerda. Um fio vertical reto atravessa um plano quadrado representado em perspectiva; sobre o fio há uma seta apontando para cima com o símbolo i, indicando a corrente elétrica. Sobre o plano, uma linha tracejada oval envolve o ponto de travessia, e três pequenos ovais com setas internas estão distribuídos sobre a curva, à esquerda, embaixo e à direita, indicando o sentido de circulação.
Textos contidos na imagem (gerado por IA)
E
i
