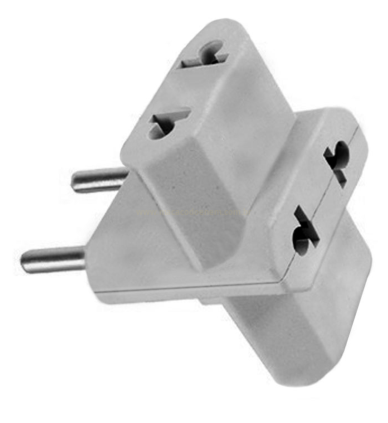

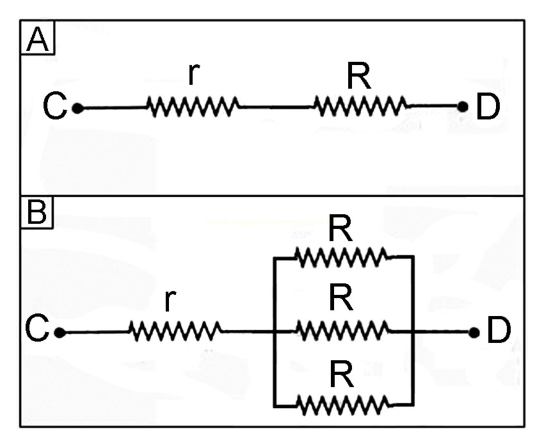

O adaptador de tomada tipo T (Figura 1) é um acessório utilizado em domicílios para ligar vários aparelhos eletrodomésticos em uma única tomada. Conectar três aparelhos de alta potência em um mesmo adaptador pode superaquecê-lo e, consequentemente, provocar um incêndio. O circuito da Figura 2A representa um aparelho de resistência elétrica ligado ao adaptador de resistência elétrica . Na Figura 2B está representado um circuito com três aparelhos de resistência elétrica ligados ao mesmo adaptador. Em ambos os circuitos, os pontos C e D são os terminais de uma mesma tomada elétrica. Considere todos os resistores ôhmicos.
Descrição da imagem (gerado por IA)
Fotografia de um adaptador elétrico branco, fotografado em ângulo sobre fundo branco. O corpo é de plástico claro e dele saem, para a esquerda, dois pinos metálicos cilíndricos paralelos. O adaptador tem três faces com tomadas: uma face superior plana, com dois orifícios; uma face lateral inclinada à direita, com dois orifícios verticais e uma fenda; e uma terceira face voltada para baixo, parcialmente visível. Os encaixes apresentam formatos diferentes entre si.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
Figura 1
Descrição da imagem (gerado por IA)
Duas figuras de circuitos elétricos, uma acima da outra, cada uma dentro de um retângulo e identificadas por uma letra em um pequeno quadro no canto superior esquerdo. Na figura A, os terminais C, à esquerda, e D, à direita, estão ligados em série por dois resistores representados por linhas em ziguezague: o primeiro, rotulado r, junto a C, e o segundo, rotulado R, junto a D. Na figura B, os mesmos terminais C e D estão ligados por um resistor rotulado r em série com um bloco formado por três resistores rotulados R, dispostos um acima do outro e ligados em paralelo entre si.
Textos contidos na imagem (gerado por IA)
A
B
C
D
r
R
Figura 2
Comparando-se a Figura 2B com a Figura 2A, verifica-se que o possível superaquecimento do adaptador de tomada acontece em decorrência do aumento da
-
tensão em .
-
corrente em .
-
tensão entre C e D.
-
corrente entre C e D.
-
resistência equivalente entre C e D.
