Nos seis cômodos de uma casa há sensores de presença posicionados de forma que a luz de cada cômodo acende assim que uma pessoa nele adentra, e apaga assim que a pessoa se retira desse cômodo. Suponha que o acendimento e o desligamento sejam instantâneos.

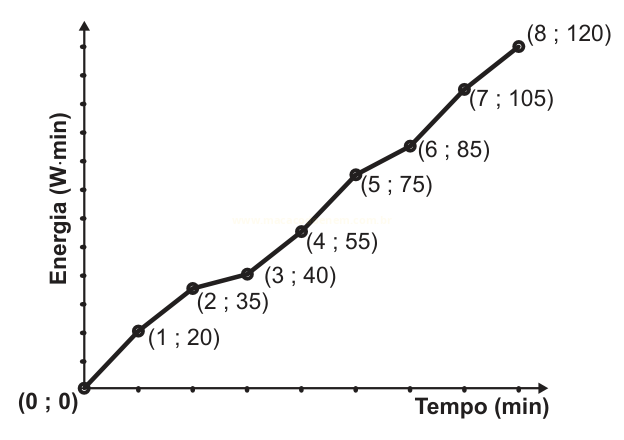

O morador dessa casa visitou alguns desses cômodos, ficando exatamente um minuto em cada um deles. O gráfico descreve o consumo acumulado de energia, em watt × minuto, em função do tempo , em minuto, das lâmpadas de LED dessa casa, enquanto a figura apresenta a planta baixa da casa, na qual os cômodos estão numerados de 1 a 6, com as potências das respectivas lâmpadas indicadas.
Descrição da imagem (gerado por IA)
Gráfico de linhas com pontos marcados e coordenadas indicadas. Eixo vertical: Energia (W·min). Eixo horizontal: Tempo (min). Os pontos são: (0; 0), (1; 20), (2; 35), (3; 40), (4; 55), (5; 75), (6; 85), (7; 105) e (8; 120). A linha sobe de forma irregular, com pequenas variações de inclinação entre os pontos, formando uma tendência geral de crescimento.
Textos contidos na imagem (gerado por IA)
Energia (W·min)
Tempo (min)
(0 ; 0)
(1 ; 20)
(2 ; 35)
(3 ; 40)
(4 ; 55)
(5 ; 75)
(6 ; 85)
(7 ; 105)
(8 ; 120)
Descrição da imagem (gerado por IA)

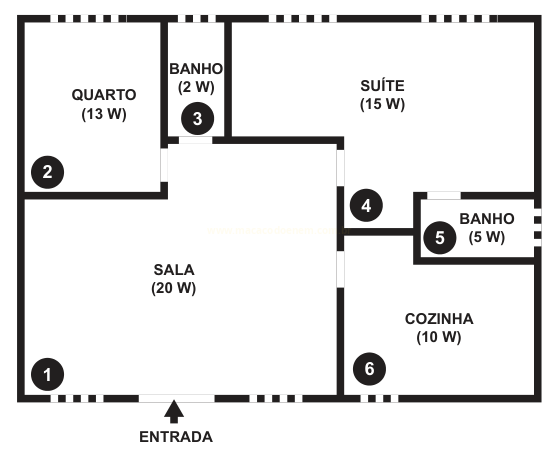

Planta baixa de um apartamento. Na parte inferior central há a "ENTRADA", indicada por uma seta apontando para dentro. O ambiente central e maior é a "SALA (20 W)". No canto superior esquerdo fica o "QUARTO (13 W)" e, ao lado, um "BANHO (2 W)" estreito. No canto superior direito está a "SUÍTE (15 W)" e, à direita, um "BANHO (5 W)". No canto inferior direito fica a "COZINHA (10 W)". Seis pontos numerados indicam posições na planta: 1 no canto inferior esquerdo da sala, 2 no quarto, 3 no banho superior central, 4 entre sala e suíte, 5 no banho à direita e 6 no canto inferior direito da sala/cozinha.
Textos contidos na imagem (gerado por IA)
QUARTO (13 W)
BANHO (2 W)
SUÍTE (15 W)
SALA (20 W)
BANHO (5 W)
COZINHA (10 W)
ENTRADA
1
2
3
4
5
6
A sequência de deslocamentos pelos cômodos, conforme o consumo de energia apresentado no gráfico, é
-
1 → 4 → 5 → 4 → 1 → 6 → 1 → 4
-
1 → 2 → 3 → 3 → 1 → 4 → 1 → 4 → 4
-
1 → 4 → 5 → 4 → 1 → 6 → 1 → 2 → 3
-
1 → 2 → 3 → 5 → 4 → 1 → 6 → 1 → 4
-
1 → 4 → 2 → 3 → 5 → 1 → 6 → 1 → 4
