Em um dia sem vento, ao saltar de um avião, um paraquedista cai verticalmente até atingir a velocidade limite. No instante em que o paraquedas é aberto (instante ), ocorre a diminuição de sua velocidade de queda. Algum tempo após a abertura do paraquedas, ele passa a ter velocidade de queda constante, que possibilita sua aterrissagem em segurança.
Que gráfico representa a força resultante sobre o paraquedista, durante o seu movimento de queda?
-

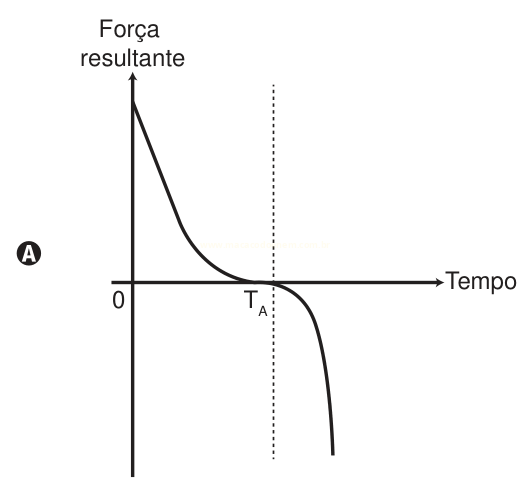

Descrição da imagem (gerado por IA)
Gráfico cartesiano com o eixo vertical rotulado "Força resultante" e o eixo horizontal rotulado "Tempo", com a origem marcada por 0. Uma curva começa no eixo vertical, no alto, em valor positivo, e decresce suavemente, cruzando o eixo horizontal exatamente no ponto marcado T_A, indicado por uma linha vertical tracejada. Após esse ponto, a curva continua caindo para valores negativos, afastando-se cada vez mais rapidamente do eixo. A letra A dentro de um círculo, à esquerda, identifica a alternativa.
Textos contidos na imagem (gerado por IA)
Força resultante
Tempo
0
T_A
AGráfico em que a curva parte de um valor máximo positivo no instante zero e decresce continuamente, cruzando o eixo horizontal (força resultante nula) e tornando-se cada vez mais negativa após o instante , sem retornar a zero.
-

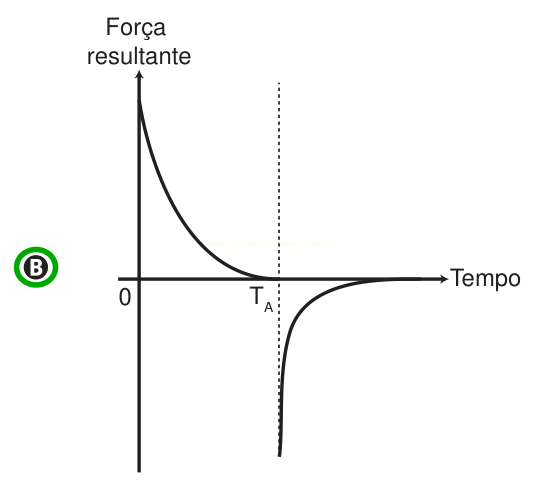

Descrição da imagem (gerado por IA)
Gráfico cartesiano com eixo vertical rotulado "Força resultante" e eixo horizontal rotulado "Tempo", com origem marcada por 0. Uma curva parte de um valor positivo alto no eixo vertical e decresce suavemente, aproximando-se de zero no ponto marcado T_A, assinalado por linha vertical tracejada. Logo depois de T_A, a curva cai abruptamente, formando um segmento quase vertical que desce até valores negativos, e volta a subir em direção ao eixo horizontal. A letra B aparece em um círculo verde à esquerda, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
Força resultante
Tempo
0
T_A
BGráfico em que a curva parte de um valor máximo positivo no instante zero, decresce rapidamente e se aproxima de zero, permanecendo praticamente nula após o instante .
-

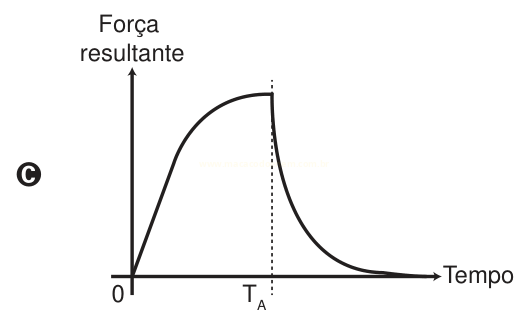

Descrição da imagem (gerado por IA)
Gráfico cartesiano com eixo vertical rotulado "Força resultante" e eixo horizontal rotulado "Tempo", com origem marcada por 0. Uma curva parte da origem, sobe de forma ascendente e regular até atingir um valor máximo alto, num patamar curto, exatamente na posição marcada pela linha vertical tracejada T_A. A partir daí, a curva cai rapidamente e depois se aproxima suavemente do eixo horizontal, tendendo a zero. A letra C dentro de um círculo preto aparece à esquerda, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
Força resultante
Tempo
0
T_A
CGráfico em que a curva parte de um valor máximo positivo no instante zero, decresce, cruza o eixo horizontal nas proximidades do instante , atinge um valor mínimo negativo e volta a se aproximar de zero.
-

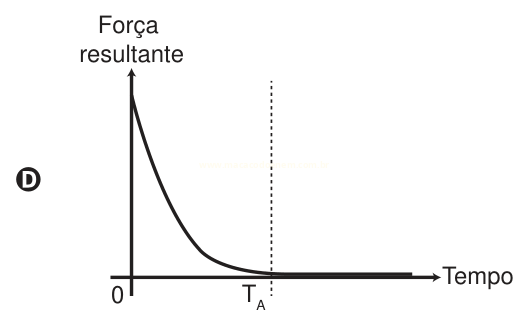

Descrição da imagem (gerado por IA)
Gráfico cartesiano com eixo vertical rotulado "Força resultante" e eixo horizontal rotulado "Tempo". Uma curva parte de um valor positivo no eixo vertical e decresce de forma decrescente contínua, aproximando-se do eixo horizontal, sobre o qual se mantém constante a partir do ponto marcado pela linha vertical tracejada T_A. A letra D dentro de um círculo preto aparece à esquerda, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
Força resultante
Tempo
0
T_A
DGráfico em que a curva parte da origem (zero) no instante inicial, cresce e tende a um valor positivo constante, mantendo-se sempre positiva.
-

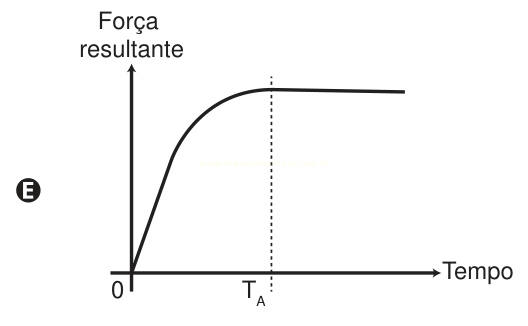

Descrição da imagem (gerado por IA)
Gráfico cartesiano com eixo vertical rotulado "Força resultante" e eixo horizontal rotulado "Tempo". Uma curva parte da origem e sobe em forma de S, com crescimento rápido no início e depois desacelerando, até atingir um patamar constante. A linha vertical tracejada T_A marca o ponto em que a curva passa a ficar horizontal, mantendo-se nesse valor até o fim do gráfico. A letra E dentro de um círculo preto aparece à esquerda, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
Força resultante
Tempo
0
T_A
EGráfico em que a curva parte da origem (zero) no instante inicial, cresce até um valor máximo positivo e, no instante , sofre uma queda abrupta, decrescendo depois até se aproximar de zero.
