Em sua maioria, os equipamentos eletrônicos domésticos demandam baixa potência elétrica em corrente contínua. Para alimentá-los, uma fonte externa ou embutida transforma a corrente alternada em corrente contínua de baixa tensão. Entretanto, cada equipamento tem suas especificidades, e muitas vezes não é possível simplesmente trocar essas fontes sem levar em conta a tensão, a corrente ou a potência elétrica de saída.
Considere um equipamento de resistência elétrica que funciona corretamente apenas em um dado valor de tensão. Porém, a única fonte de alimentação disponível fornece uma tensão 20% superior à tensão recomendada. Para adaptar essa fonte ao aparelho, a associação de um resistor de proteção , de potência adequada, se faz necessária.
A configuração adequada do circuito e o valor do resistor de proteção, em relação ao valor da resistência do equipamento, são:
-
Circuito em que a fonte alimenta o equipamento () e o resistor de proteção () associados em paralelo, com .
Descrição da imagem (gerado por IA)

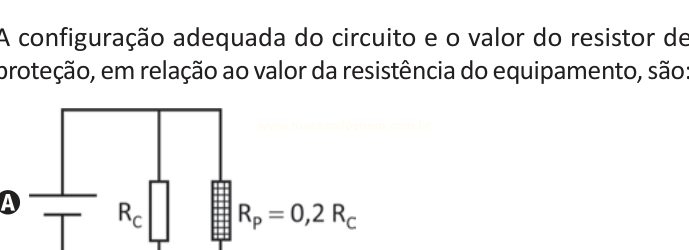

Trecho de questão com um circuito elétrico. O enunciado começa com 'A configuração adequada do circuito e o valor do resistor de proteção, em relação ao valor da resistência do equipamento, são:'. Abaixo, a alternativa A mostra uma bateria e dois resistores em paralelo: R_C e R_P = 0,2 R_C.
Textos contidos na imagem (gerado por IA)
A configuração adequada do circuito e o valor do resistor de proteção, em relação ao valor da resistência do equipamento, são:
A
R_C
R_P = 0,2 R_C -
Circuito em que a fonte alimenta o equipamento () e o resistor de proteção () associados em paralelo, com .
Descrição da imagem (gerado por IA)
Circuito elétrico da alternativa B. Uma bateria está ligada a dois resistores em paralelo: R_C e R_P = 1,2 R_C.
Textos contidos na imagem (gerado por IA)
B
R_C
R_P = 1,2 R_C -
Circuito em que a fonte, o resistor de proteção () e o equipamento () estão associados em série, com .
Descrição da imagem (gerado por IA)
Circuito elétrico da alternativa C. Uma bateria está ligada em série a dois resistores: R_P = 1,2 R_C e R_C.
Textos contidos na imagem (gerado por IA)
C
R_P = 1,2 R_C
R_C -
Circuito em que a fonte, o resistor de proteção () e o equipamento () estão associados em série, com .
Descrição da imagem (gerado por IA)
Circuito elétrico da alternativa D. Uma bateria está ligada em série a dois resistores: R_P = 2,2 R_C e R_C.
Textos contidos na imagem (gerado por IA)
D
R_P = 2,2 R_C
R_C -
Circuito em que a fonte, o resistor de proteção () e o equipamento () estão associados em série, com .
Descrição da imagem (gerado por IA)

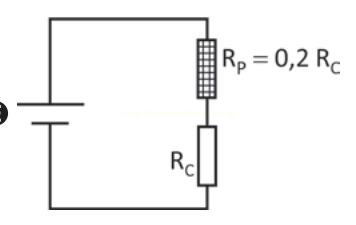

Circuito elétrico da alternativa E. Uma bateria está ligada em série a dois resistores: R_P = 0,2 R_C e R_C.
Textos contidos na imagem (gerado por IA)
E
R_P = 0,2 R_C
R_C
