É possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital.
Descrição da imagem (gerado por IA)

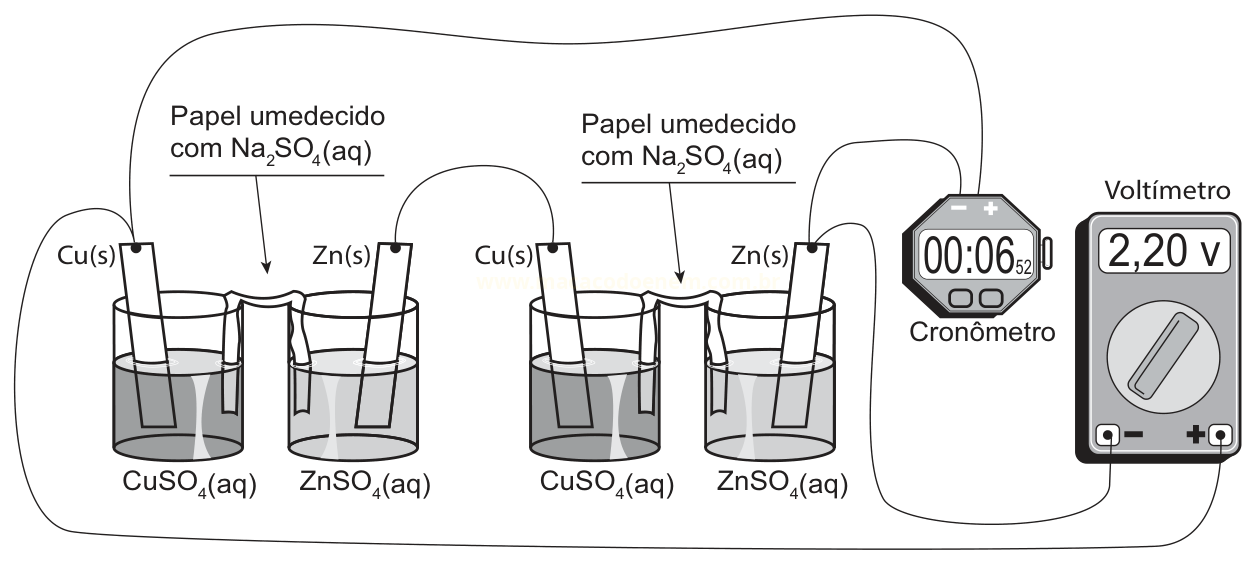

Esquema de uma montagem experimental de eletroquímica com duas células iguais ligadas em série. Há quatro béqueres dispostos em dois pares: em cada par, o béquer da esquerda contém solução de CuSO₄(aq) com uma placa metálica de Cu(s) e o béquer da direita contém solução de ZnSO₄(aq) com uma placa de Zn(s). Os dois béqueres de cada par estão unidos por uma ponte de papel umedecido com Na₂SO₄(aq), indicada por setas com essa legenda. Fios conectam as placas aos instrumentos à direita: um cronômetro digital, que exibe '00:06 52', e um voltímetro, que exibe '2,20 V'. Os fios ligam as placas de cobre e de zinco dos dois pares em série até os medidores.
Textos contidos na imagem (gerado por IA)
Papel umedecido com Na₂SO₄(aq)
Cu(s)
Zn(s)
CuSO₄(aq)
ZnSO₄(aq)
Voltímetro
2,20 V
Cronômetro
00:06 52
Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é
-
Descrição da imagem (gerado por IA)
Diagrama de circuito elétrico em preto e branco, com um círculo preto contendo a letra A à esquerda. O circuito é formado por fios que desenham um retângulo: no trecho superior há um resistor representado por uma linha em zigue-zague; no trecho vertical direito há um medidor circular com a letra V dentro; no trecho inferior há o símbolo de uma pilha ou bateria, com traços longos e curtos paralelos.
Textos contidos na imagem (gerado por IA)
A
V -
Descrição da imagem (gerado por IA)
Diagrama esquemático de um circuito elétrico, com a etiqueta circular 'B' à esquerda. O circuito tem formato retangular com três ramos horizontais ligados por fios verticais nas laterais: no ramo superior há um voltímetro, representado por um círculo com a letra V; no ramo do meio, um resistor, representado por uma linha em zigue-zague; no ramo inferior, duas pilhas associadas em série, representadas por traços longos e curtos e unidas por um condutor horizontal.
Textos contidos na imagem (gerado por IA)
B
V -
Descrição da imagem (gerado por IA)
Diagrama esquemático de um circuito elétrico, com a etiqueta circular 'C' à esquerda. O circuito tem formato retangular com três ramos horizontais: no ramo superior há um voltímetro (círculo com a letra V); no ramo do meio, um resistor (linha em zigue-zague); no ramo inferior, duas pilhas associadas em série, ligadas por um condutor horizontal. Os ramos são unidos por fios verticais nas laterais.
Textos contidos na imagem (gerado por IA)
C
V -
Descrição da imagem (gerado por IA)

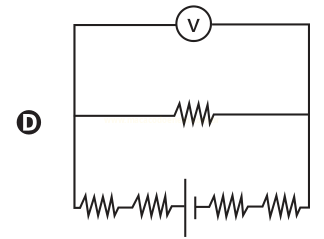

Diagrama esquemático de um circuito elétrico, com a etiqueta circular 'D' à esquerda. O circuito retangular tem três ramos horizontais: no ramo superior, um voltímetro (círculo com V); no ramo central, um resistor (linha em zigue-zague); no ramo inferior, dois resistores em zigue-zague dispostos em série, intercalados por uma única pilha no centro.
Textos contidos na imagem (gerado por IA)
D
V -
Descrição da imagem (gerado por IA)

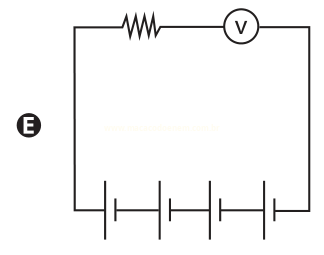

Diagrama esquemático de um circuito elétrico em série, com a etiqueta circular 'E' à esquerda. Forma um único laço retangular: no trecho superior esquerdo há um resistor (linha em zigue-zague) e, em seguida, no trecho superior direito, um voltímetro (círculo com a letra V). No trecho inferior do laço estão quatro pilhas ligadas em série, representadas por quatro pares de traços longos e curtos alinhados horizontalmente.
Textos contidos na imagem (gerado por IA)
E
V
