Durante a reforma da sua residência, um casal decidiu que seria prático poder acender a luz do quarto acionando um interruptor ao lado da porta e apagá-la com outro interruptor próximo à cama. Um eletrotécnico explicou que esse sistema usado para controlar uma lâmpada a partir de dois pontos é conhecido como circuito de interruptores paralelos.
Descrição da imagem (gerado por IA)
Imagem com a palavra 'Legenda:' à esquerda e dois símbolos de circuito elétrico lado a lado. O primeiro símbolo é um círculo com um X em seu interior, atravessado por um traço horizontal de cada lado, rotulado 'Lâmpada'. O segundo é um retângulo com dois círculos internos ligados por um traço inclinado, representando a alavanca do interruptor, com condutores saindo à esquerda e à direita, rotulado 'Interruptor'.
Textos contidos na imagem (gerado por IA)
Legenda:
Lâmpada
Interruptor
Como deve ser feita a montagem do circuito da lâmpada no quarto desse casal?
-
Descrição da imagem (gerado por IA)

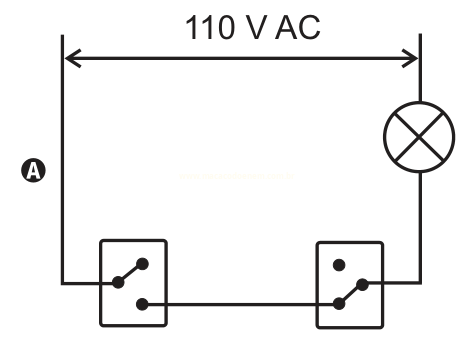

Esquema de circuito elétrico com a letra 'A' circulada à esquerda. Na parte superior, uma seta dupla horizontal indica '110 V AC'. No ramo direito está o símbolo de uma lâmpada (círculo com X). Na parte inferior esquerda, há duas caixas retangulares representando interruptores, com o traço da alavanca ligando terminais. Os dois interruptores estão ligados por um único fio entre seus terminais inferiores, e os terminais superiores se conectam ao restante do circuito.
Textos contidos na imagem (gerado por IA)
A
110 V AC -
Descrição da imagem (gerado por IA)
Esquema de circuito elétrico com a letra 'B' circulada à esquerda. Na parte superior, uma seta dupla horizontal indica '110 V AC'. No ramo direito está o símbolo de uma lâmpada (círculo com X). Na parte inferior, há duas caixas retangulares representando interruptores, e cada um deles está ligado por dois fios paralelos ao outro interruptor.
Textos contidos na imagem (gerado por IA)
B
110 V AC -
Descrição da imagem (gerado por IA)
Esquema de circuito elétrico com a letra 'C' circulada à esquerda. Na parte superior, uma seta dupla horizontal indica '110 V AC'. No ramo direito está o símbolo de uma lâmpada (círculo com X). Dois interruptores estão desenhados em caixas retangulares empilhadas na vertical, no ramo esquerdo do circuito, um acima do outro.
Textos contidos na imagem (gerado por IA)
C
110 V AC -
Descrição da imagem (gerado por IA)
Esquema de circuito elétrico com a letra 'D' circulada à esquerda. Na parte superior, uma seta dupla horizontal indica '110 V AC'. No ramo inferior, entre as duas caixas retangulares dos interruptores, está o símbolo da lâmpada (círculo com X). Um fio liga diretamente os terminais inferiores dos dois interruptores, passando por baixo da lâmpada.
Textos contidos na imagem (gerado por IA)
D
110 V AC -
Descrição da imagem (gerado por IA)
Esquema de circuito elétrico com a letra 'E' circulada à esquerda. Na parte superior, uma seta dupla horizontal indica '110 V AC'. No ramo inferior, entre as duas caixas retangulares dos interruptores, está o símbolo da lâmpada (círculo com X). O interruptor da direita está desenhado espelhado em relação ao da esquerda, e um fio liga os terminais inferiores dos dois interruptores.
Textos contidos na imagem (gerado por IA)
E
110 V AC
