Dois veículos que trafegam com velocidade constante em uma estrada, na mesma direção e sentido, devem manter entre si uma distância mínima. Isso porque o movimento de um veículo, até que ele pare totalmente, ocorre em duas etapas, a partir do momento em que o motorista detecta um problema que exige uma freada brusca. A primeira etapa é associada à distância que o veículo percorre entre o intervalo de tempo da detecção do problema e o acionamento dos freios. Já a segunda se relaciona com a distância que o automóvel percorre enquanto os freios agem com desaceleração constante.
Considerando a situação descrita, qual esboço gráfico representa a velocidade do automóvel em relação à distância percorrida até parar totalmente?
-
Descrição da imagem (gerado por IA)

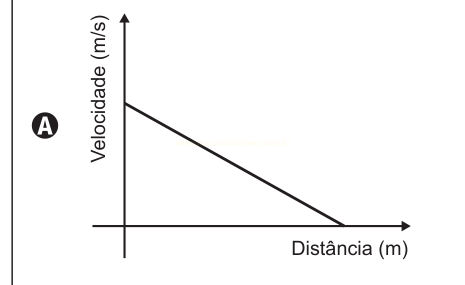

Gráfico em preto e branco com eixo vertical indicado por seta para cima e rotulado "Velocidade (m/s)" e eixo horizontal rotulado "Distância (m)". À esquerda do gráfico há um círculo preto com a letra "A". A curva é uma reta que começa em um valor positivo no eixo da velocidade e desce de forma linear até tocar o eixo horizontal da distância.
Textos contidos na imagem (gerado por IA)
A
Velocidade (m/s)
Distância (m) -
Descrição da imagem (gerado por IA)

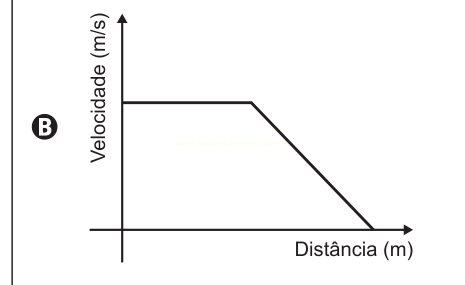

Gráfico em preto e branco com eixo vertical com seta para cima, rotulado "Velocidade (m/s)", e eixo horizontal rotulado "Distância (m)". À esquerda há um círculo preto com a letra "B". A curva começa com um trecho horizontal (velocidade constante) e, em seguida, desce em linha reta até atingir o eixo horizontal da distância.
Textos contidos na imagem (gerado por IA)
B
Velocidade (m/s)
Distância (m) -
Descrição da imagem (gerado por IA)

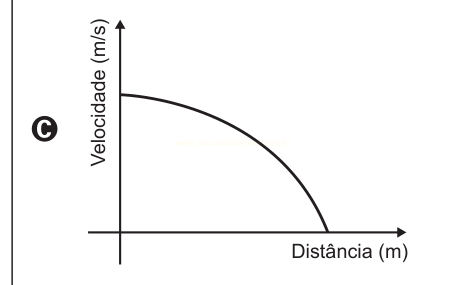

Gráfico em preto e branco com eixo vertical com seta para cima, rotulado "Velocidade (m/s)", e eixo horizontal rotulado "Distância (m)". À esquerda há um círculo preto com a letra "C". A curva começa em um valor positivo no eixo da velocidade e decresce em forma de arco, ficando cada vez mais inclinada, até tocar o eixo horizontal da distância.
Textos contidos na imagem (gerado por IA)
C
Velocidade (m/s)
Distância (m) -
Descrição da imagem (gerado por IA)

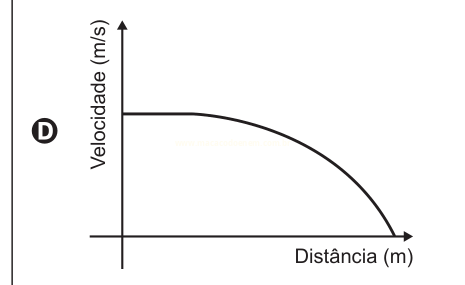

Gráfico em preto e branco com eixo vertical com seta para cima, rotulado "Velocidade (m/s)", e eixo horizontal rotulado "Distância (m)". À esquerda há um círculo preto com a letra "D". A curva começa com um pequeno trecho horizontal (velocidade constante) e depois desce em forma de arco, tornando-se mais inclinada, até tocar o eixo horizontal da distância.
Textos contidos na imagem (gerado por IA)
D
Velocidade (m/s)
Distância (m) -
Descrição da imagem (gerado por IA)

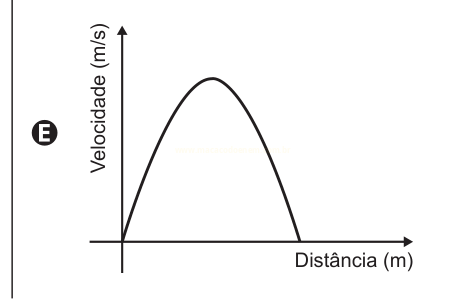

Gráfico em preto e branco com eixo vertical com seta para cima, rotulado "Velocidade (m/s)", e eixo horizontal rotulado "Distância (m)". À esquerda há um círculo preto com a letra "E". A curva parte do eixo horizontal, sobe em forma de arco até um valor máximo de velocidade e depois desce novamente até voltar a tocar o eixo horizontal.
Textos contidos na imagem (gerado por IA)
E
Velocidade (m/s)
Distância (m)
