Detectores de fumaça baseados em ionização funcionam como se fossem um “nariz eletrônico”, acusando a presença de moléculas incomuns (fumaça) em seu interior. Dentro do aparelho, conforme esquematizado na figura, existe uma câmara de ionização aberta para o ar (1) e preenchida com íons (2) formados pelos choques das moléculas do ar com as partículas emitidas pelo elemento químico amerício (3). O amerício expele, no interior da câmara, pequenas partículas radioativas, chamadas partículas alfa, que são núcleos de átomos de . Com o choque, são formados cátions e elétrons, que transitam em direções opostas entre dois eletrodos. Enquanto houver cátions e elétrons se movendo no interior da câmara, uma corrente se estabelece entre os eletrodos no circuito (4) e, por se considerar que tudo está bem, o alarme (5) permanece em silêncio.
Entretanto, se um incêndio acontecer, partículas de fumaça entram no detector e começam a obstruir a câmara de ionização (6). As partículas de fumaça se prendem aos íons, e o circuito no detector acusa essa mudança imediatamente (7), acionando o alarme (8). Assim que o incêndio é controlado, e a fumaça é removida, a câmara de detecção fica limpa, os íons voltam a se deslocar entre os eletrodos como antes, o circuito é desligado e o alarme para de tocar.
Descrição da imagem (gerado por IA)

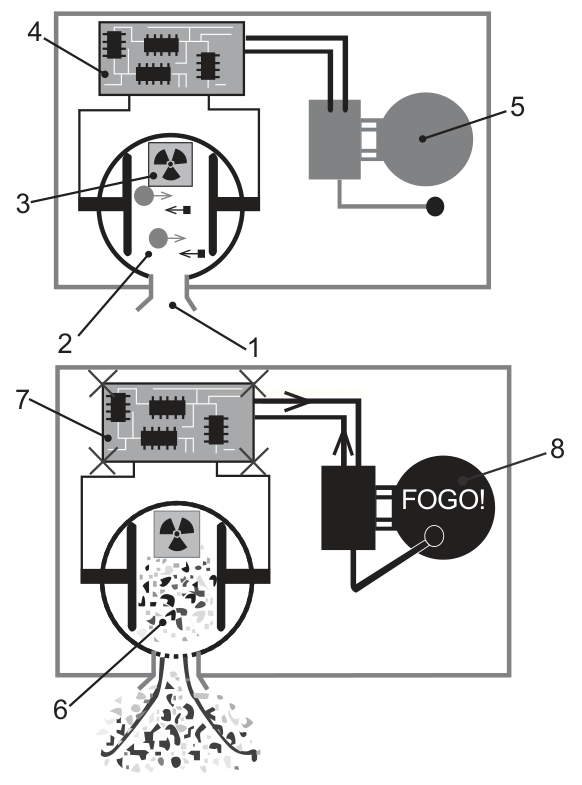

Diagrama em duas partes, de cima para baixo, mostrando o funcionamento de um detector de fumaça. Na parte superior, o aparelho está em condição normal: há uma câmara circular aberta embaixo (1), com dois pontos claros dentro (2), um compartimento com o símbolo de radiação (3), uma placa de circuito eletrônico com chips (4) e um dispositivo redondo (5) que representa a sirene; setas indicam que os raios vão de um lado ao outro da câmara sem interrupção. Na parte inferior, fumaça densa (6) entra na câmara; a placa de circuito (7) está marcada com X (indicação de falha/corte) e setas apontam para o dispositivo redondo com a palavra 'FOGO!' (8), indicando o disparo do alarme.
Textos contidos na imagem (gerado por IA)
1
2
3
4
5
6
7
8
FOGO!
O sensor percebe a fumaça quando ela interrompe o(a)
-
fissão nuclear do gás hélio.
-
passagem de corrente elétrica.
-
transmutação das moléculas do ar.
-
decaimento radioativo do amerício.
-
fusão nuclear entre o hélio e o amerício.
