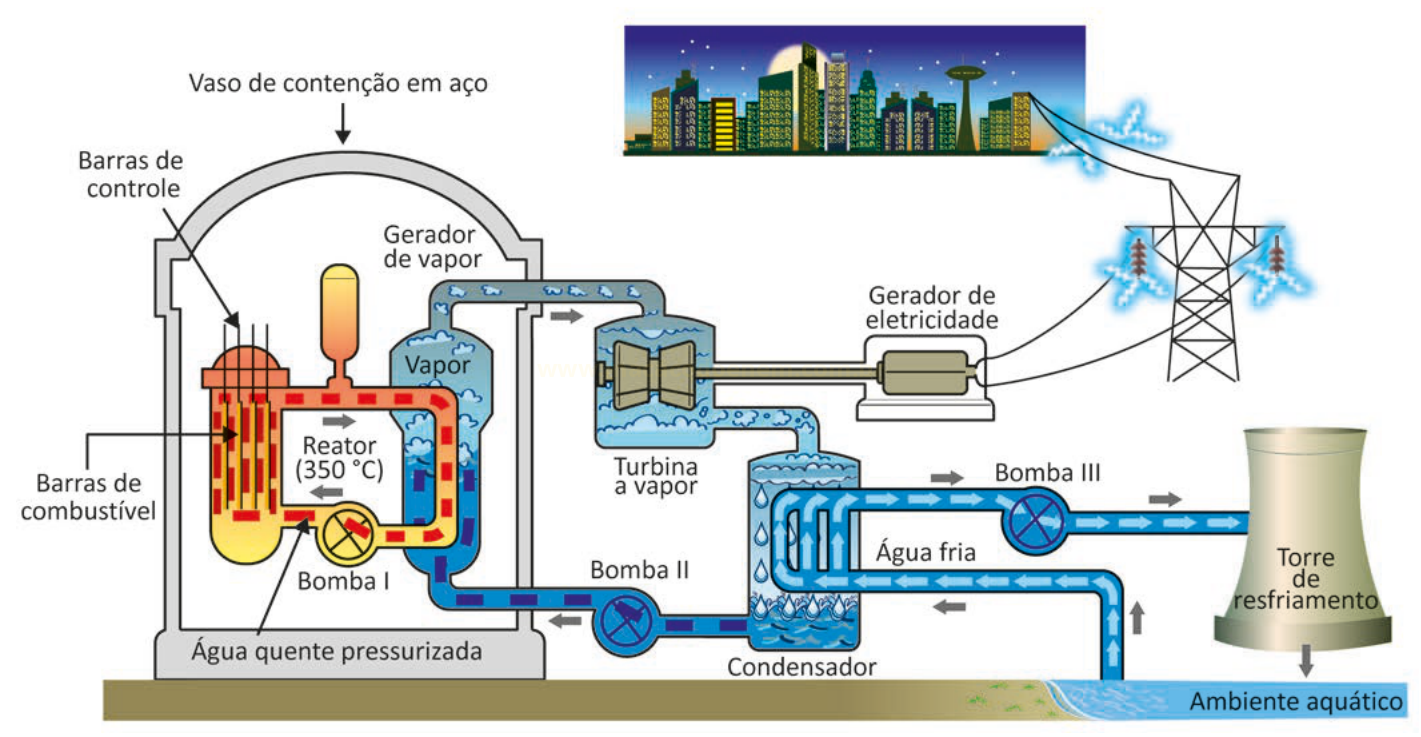

Considere o esquema básico de funcionamento de uma usina nuclear responsável pelo fornecimento de energia elétrica a uma cidade próxima.
Descrição da imagem (gerado por IA)
Diagrama do funcionamento de uma usina nuclear, com setas indicando o fluxo de vapor e água. À esquerda, dentro de um grande vaso de contenção em aço, está o reator a 350 °C, com barras de combustível e barras de controle; uma bomba I faz circular água quente pressurizada até o gerador de vapor, de onde sai vapor. O vapor aciona uma turbina a vapor, que move um gerador de eletricidade; deste partem linhas de transmissão até uma cidade representada no alto, à direita. Depois da turbina, o vapor passa por um condensador, onde a água fria circula por meio das bombas II e III, e o calor residual vai para uma torre de resfriamento, que libera água no ambiente aquático, indicado na base da imagem.
Textos contidos na imagem (gerado por IA)
Vaso de contenção em aço
Barras de controle
Barras de combustível
Gerador de vapor
Vapor
Reator (350 °C)
Bomba I
Água quente pressurizada
Bomba II
Turbina a vapor
Gerador de eletricidade
Condensador
Água fria
Bomba III
Torre de resfriamento
Ambiente aquático
No reator, ocorre a fissão nuclear, que gera energia suficiente para aquecer a água dentro do gerador de vapor. O vapor passa pelas pás da turbina gerando energia elétrica. Em seguida, ele é resfriado no condensador. A bomba I é responsável por fazer a água aquecida pela fissão nuclear circular e aquecer a água dentro da câmara geradora de vapor. A bomba II leva a água do condensador para a câmara geradora de vapor. A bomba III faz circular a água do ambiente aquático para resfriar/condensar o vapor que passou pelas turbinas. As setas cinza indicam o sentido do fluxo de água.
Se a bomba I parar de funcionar, o que ocorrerá na usina nuclear?
-
Aquecimento do reator da usina.
-
Aumento da atividade da turbina.
-
Resfriamento do ambiente aquático.
-
Inundação de água no condensador.
-
Aceleração do consumo de combustível.
