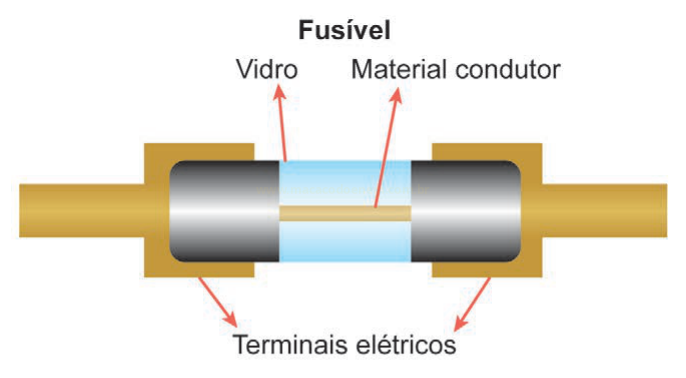

A utilização de fusíveis em equipamentos eletrônicos é fundamental para a sua preservação. De forma simplificada, esse dispositivo é composto de terminais metálicos, conectados por um fio condutor envolvido por um corpo de vidro, como ilustrado na figura. A passagem de corrente elétrica gera calor por efeito Joule, o que provoca um aumento local na temperatura. Considere que são necessários, em média, 4 A de corrente para a elevação da temperatura em 1 °C. As temperaturas de fusão de diferentes materiais são apresentadas a seguir.
Descrição da imagem (gerado por IA)
Desenho esquemático de um fusível em corte, disposto horizontalmente. Nas extremidades há dois terminais dourados, apontados por setas com a legenda “Terminais elétricos”. A parte central é um tubo de vidro transparente, com um corpo metálico escuro em cada ponta e, no interior, uma faixa clara com uma linha horizontal central, apontada pelas legendas “Vidro” (para o tubo) e “Material condutor” (para a linha interna). Acima do conjunto está escrito “Fusível”.
Textos contidos na imagem (gerado por IA)
Fusível
Vidro
Material condutor
Terminais elétricos

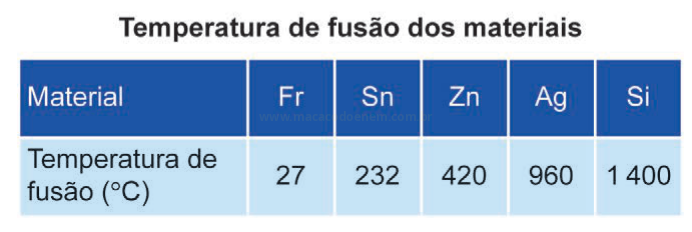

Temperatura de fusão dos materiais
Descrição da imagem (gerado por IA)
Tabela com o título “Temperatura de fusão dos materiais”. A primeira linha é o cabeçalho, em azul-escuro: “Material”, “Fr”, “Sn”, “Zn”, “Ag” e “Si”. A segunda linha, em azul-claro, traz a temperatura de fusão em graus Celsius para cada material: Fr = 27; Sn = 232; Zn = 420; Ag = 960; Si = 1 400. A coluna da esquerda indica a grandeza “Temperatura de fusão (°C)”.
Textos contidos na imagem (gerado por IA)
Temperatura de fusão dos materiais
Material
Fr
Sn
Zn
Ag
Si
Temperatura de fusão (°C)
27
232
420
960
1 400
Para um equipamento que deve operar com uma corrente menor que 1 000 A, o material adequado para o fusível é o(a)
-
estanho.
-
frâncio.
-
prata.
-
silício.
-
zinco.
