Questão de Geografia do ENEM 2016: A ONU faz referência a uma projeção cartográfica em seu logotipo. A figura que…

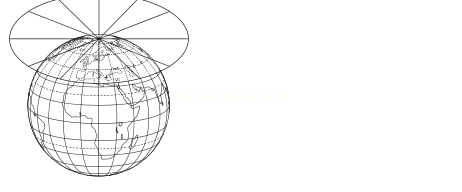

Desenho em preto e branco de um globo terrestre com continentes esboçados e grade de meridianos e paralelos. Sobre o Polo Norte está apoiada uma superfície plana, representada de perfil e dividida em setores triangulares que se abrem em leque a partir do ponto de contato com o globo, como uma rosa dos ventos. Trata-se de uma representação esquemática da projeção de uma superfície sobre o globo.

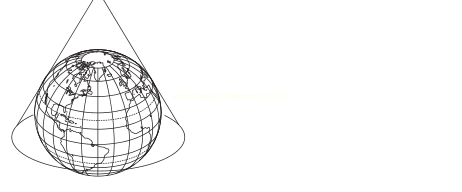

Desenho em preto e branco de um globo terrestre com continentes esboçados e grade de meridianos e paralelos, envolvido por um cone. O vértice do cone fica acima do Polo Norte e sua base, desenhada em elipse, circunda o globo na altura de um paralelo abaixo do equador, cobrindo a parte inferior do planeta.

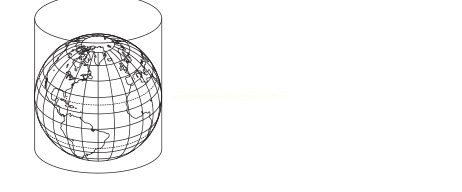

Desenho em preto e branco de um globo terrestre com continentes esboçados e grade de meridianos e paralelos, envolvido por um cilindro vertical. O cilindro envolve o globo de modo que a superfície cilíndrica é tangente à região equatorial, com as bordas superior e inferior representadas por elipses.

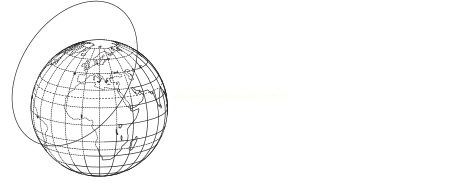

Desenho em preto e branco de um globo terrestre com continentes esboçados e grade de meridianos e paralelos, atravessado por um plano inclinado. O plano é representado por uma circunferência em perspectiva que corta o globo obliquamente, passando por regiões próximas aos polos.

Desenho em preto e branco de um globo terrestre com continentes esboçados e grade de meridianos e paralelos, envolvido por um cilindro vertical, visto em perspectiva lateral. As bordas superior e inferior do cilindro aparecem como elipses, e a superfície cilíndrica envolve o globo, sendo tangente à sua parte mais larga. Abaixo do desenho, no canto inferior esquerdo, há um trecho de uma linha horizontal.
