A manchete demonstra que o transporte de grandes cargas representa cada vez mais preocupação quando feito em vias urbanas.
Caminhão entala em viaduto no Centro

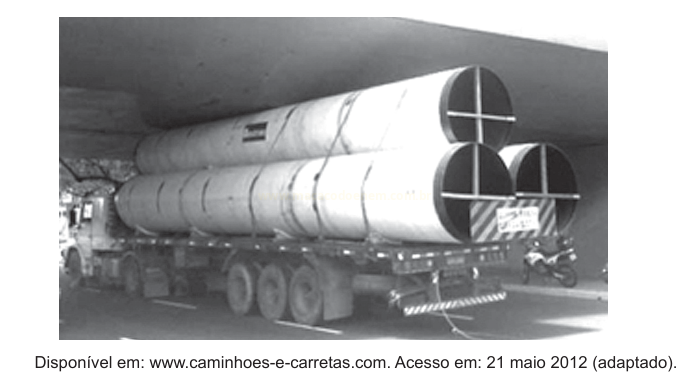

Um caminhão de grande porte entalou embaixo do viaduto no cruzamento das avenidas Borges de Medeiros e Loureiro da Silva no sentido Centro-Bairro, próximo à Ponte de Pedra, na capital. Esse veículo vinha de São Paulo para Porto Alegre e transportava três grandes tubos, conforme ilustrado na foto.
Descrição da imagem (gerado por IA)
Fotografia em preto e branco de um caminhão com carreta transportando três grandes tubos cilíndricos, dispostos longitudinalmente sobre a carroceria: dois na parte de baixo e um sobre eles, no meio. O veículo está passando sob um viaduto ou estrutura de concreto, visível na parte superior da imagem. Na traseira da carreta há faixas diagonais de advertência e uma motocicleta aparece atrás do caminhão, à direita. Abaixo da imagem há a referência de fonte.
Textos contidos na imagem (gerado por IA)
Disponível em: www.caminhoes-e-carretas.com. Acesso em: 21 maio 2012 (adaptado).

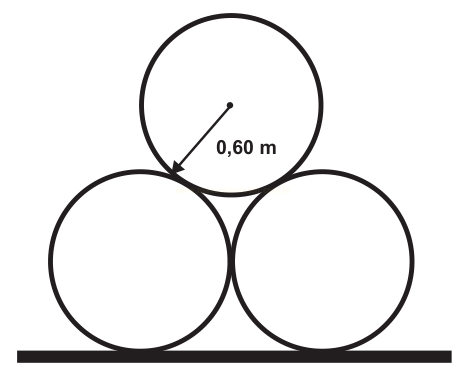

Considere que o raio externo de cada cano da imagem seja 0,60 m e que eles estejam em cima de uma carroceria cuja parte superior está a 1,30 m do solo. O desenho representa a vista traseira do empilhamento dos canos.
Descrição da imagem (gerado por IA)
Desenho esquemático de três círculos dispostos em forma de pirâmide: um círculo em cima e dois embaixo, todos se tocando. Os dois círculos de baixo apoiam-se sobre uma barra horizontal espessa (o solo). No círculo superior, um segmento de reta vai do centro até a borda inferior, com uma seta, indicando o raio, e a medida “0,60 m” escrita ao lado. Os círculos são representados apenas por contornos pretos, sem preenchimento.
Textos contidos na imagem (gerado por IA)
0,60 m
A margem de segurança recomendada para que um veículo passe sob um viaduto é que a altura total do veículo com a carga seja, no mínimo, 0,50 m menor do que a altura do vão do viaduto.
Considere 1,7 como aproximação para .
Qual deveria ser a altura mínima do viaduto, em metro, para que esse caminhão pudesse passar com segurança sob seu vão?
-
2,82
-
3,52
-
3,70
-
4,02
-
4,20
