A icterícia é uma doença que acomete recém-nascidos e pode ser tratada com um método de fototerapia conhecido como banho de luz, que consiste na exposição do recém-nascido a uma fonte luminosa equipada com LEDs azuis. Para o monitoramento da dosagem dessa radiação, é utilizada a resposta óptica de um sensor constituído de materiais orgânicos que luminescem quando expostos à luz azul. Com o passar do tempo, essa radiação oxida os materiais do sensor, alterando sua coloração de vermelho-laranja para verde, o que indica o final do tratamento.
O gráfico apresenta o espectro de fotoluminescência do sensor em função do comprimento de onda da luz emitida no início do tratamento, quando o sensor, colado na fralda do bebê (Figura 1), luminesce na região do vermelho-laranja (~600 nm). A Figura 2 apresenta a evolução da coloração do sensor, mostrando que a frequência da luz emitida por ele aumenta em função do tempo de exposição à luz azul.
Descrição da imagem (gerado por IA)
Imagem em tons de azul, com aparência de registro térmico ou de imagem tratada, mostrando uma pessoa deitada, vista de cima, com a cabeça voltada para a esquerda e o tronco inclinado na diagonal. As áreas variam do azul mais claro ao azul mais escuro. Sobre a região do tórax, à direita, há um coração vermelho sólido desenhado sobre a imagem. Abaixo, centralizada, aparece a legenda Figura 1.
Textos contidos na imagem (gerado por IA)
Figura 1

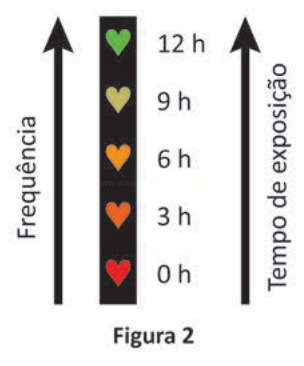

Descrição da imagem (gerado por IA)
Diagrama composto por uma barra vertical preta dividida em cinco faixas. Em cada faixa há um coração colorido, de baixo para cima: vermelho, laranja-escuro, laranja, amarelo-esverdeado e verde. Ao lado direito de cada coração estão os tempos: 0 h, 3 h, 6 h, 9 h e 12 h, respectivamente. À esquerda da barra há uma seta vertical apontando para cima, rotulada Frequência, e à direita há outra seta vertical apontando para cima, rotulada Tempo de exposição. Abaixo do conjunto aparece a legenda Figura 2.
Textos contidos na imagem (gerado por IA)
Frequência
Tempo de exposição
12 h
9 h
6 h
3 h
0 h
Figura 2
Os espectros de fotoluminescência do sensor no início e no final do tratamento estão esboçados no gráfico:
-

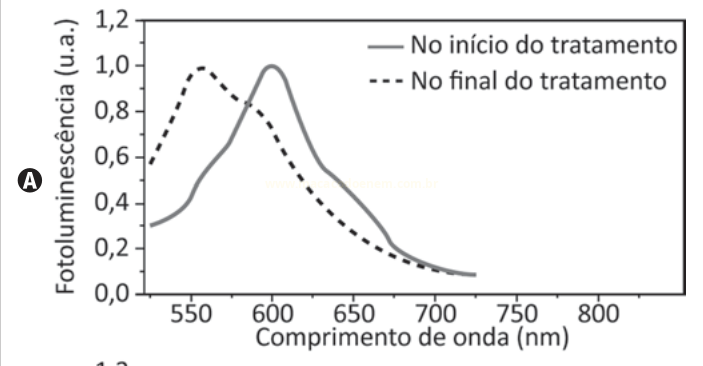

Descrição da imagem (gerado por IA)
Gráfico de espectros de fotoluminescência. Eixo vertical: Fotoluminescência (u.a.), de 0,0 a 1,2, com marcas a cada 0,2. Eixo horizontal: Comprimento de onda (nm), de cerca de 530 a 800, com marcas de 550 a 800 a cada 50. Há duas curvas: a linha contínua cinza, identificada na legenda como No início do tratamento, tem pico em torno de 600 nm com intensidade próxima de 1,0; a linha tracejada preta, identificada como No final do tratamento, tem pico em torno de 550 nm, também próximo de 1,0, deslocado para a esquerda em relação à curva cinza. À esquerda está a letra A em um círculo preto.
Textos contidos na imagem (gerado por IA)
Fotoluminescência (u.a.)
Comprimento de onda (nm)
No início do tratamento
No final do tratamento
0,0
0,2
0,4
0,6
0,8
1,0
1,2
550
600
650
700
750
800
AGráfico em que a curva contínua (no início do tratamento) apresenta máximo de intensidade em cerca de 600 nm e a curva tracejada (no final do tratamento) apresenta máximo deslocado para cerca de 550 nm, ou seja, para menor comprimento de onda (maior frequência).
-

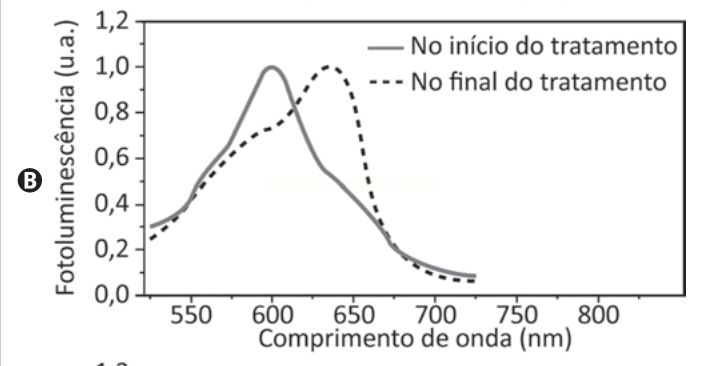

Descrição da imagem (gerado por IA)
Gráfico de espectros de fotoluminescência. Eixo vertical: Fotoluminescência (u.a.), de 0,0 a 1,2, com marcas a cada 0,2. Eixo horizontal: Comprimento de onda (nm), com marcas de 550 a 800 a cada 50. A linha contínua cinza (No início do tratamento) tem pico em torno de 600 nm, com intensidade próxima de 1,0. A linha tracejada preta (No final do tratamento) tem pico mais largo, deslocado para a direita, em torno de 635 nm, também próximo de 1,0. À esquerda aparece a letra B em um círculo preto.
Textos contidos na imagem (gerado por IA)
Fotoluminescência (u.a.)
Comprimento de onda (nm)
No início do tratamento
No final do tratamento
0,0
0,2
0,4
0,6
0,8
1,0
1,2
550
600
650
700
750
800
BGráfico em que a curva contínua (no início do tratamento) apresenta máximo de intensidade em cerca de 600 nm e a curva tracejada (no final do tratamento) apresenta máximo deslocado para cerca de 650 nm, ou seja, para maior comprimento de onda (menor frequência).
-

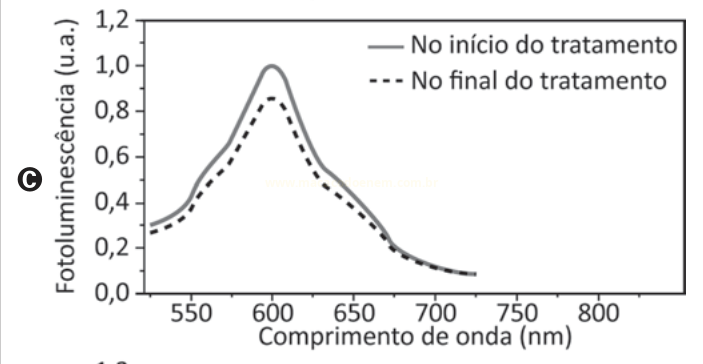

Descrição da imagem (gerado por IA)
Gráfico de espectros de fotoluminescência. Eixo vertical: Fotoluminescência (u.a.), de 0,0 a 1,2, com marcas a cada 0,2. Eixo horizontal: Comprimento de onda (nm), com marcas de 550 a 800 a cada 50. As duas curvas têm pico na mesma região, em torno de 600 nm, mas a linha contínua cinza (No início do tratamento) atinge cerca de 1,0, enquanto a linha tracejada preta (No final do tratamento) atinge intensidade menor, em torno de 0,85, ficando abaixo da curva contínua. À esquerda aparece a letra C em um círculo preto.
Textos contidos na imagem (gerado por IA)
Fotoluminescência (u.a.)
Comprimento de onda (nm)
No início do tratamento
No final do tratamento
0,0
0,2
0,4
0,6
0,8
1,0
1,2
550
600
650
700
750
800
CGráfico em que as duas curvas apresentam máximo de intensidade no mesmo comprimento de onda, cerca de 600 nm, sendo a curva tracejada (no final do tratamento) de menor intensidade (máximo próximo de 0,85) que a curva contínua.
-

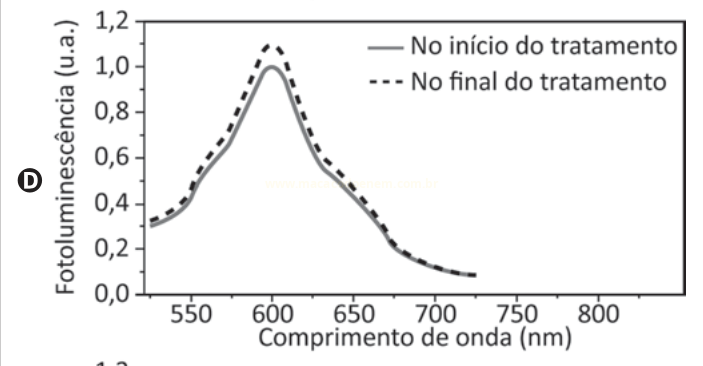

Descrição da imagem (gerado por IA)
Gráfico de espectros de fotoluminescência. Eixo vertical: Fotoluminescência (u.a.), de 0,0 a 1,2, com marcas a cada 0,2. Eixo horizontal: Comprimento de onda (nm), com marcas de 550 a 800 a cada 50. As duas curvas têm pico na mesma região, perto de 600 nm, mas a linha tracejada preta (No final do tratamento) atinge cerca de 1,1, ficando ligeiramente acima da linha contínua cinza (No início do tratamento), que atinge cerca de 1,0. À esquerda aparece a letra D em um círculo preto.
Textos contidos na imagem (gerado por IA)
Fotoluminescência (u.a.)
Comprimento de onda (nm)
No início do tratamento
No final do tratamento
0,0
0,2
0,4
0,6
0,8
1,0
1,2
550
600
650
700
750
800
DGráfico em que as duas curvas apresentam máximo de intensidade praticamente na mesma posição, cerca de 600 nm, com intensidades semelhantes e pequena diferença apenas na largura da banda.
-

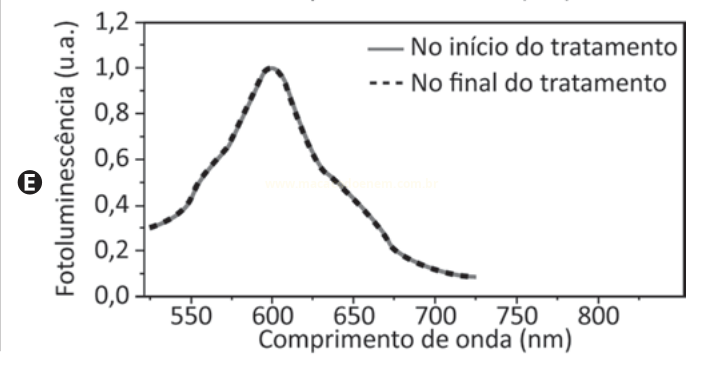

Descrição da imagem (gerado por IA)
Gráfico de espectros de fotoluminescência. Eixo vertical: Fotoluminescência (u.a.), de 0,0 a 1,2, com marcas a cada 0,2. Eixo horizontal: Comprimento de onda (nm), com marcas de 550 a 800 a cada 50. As duas curvas, a linha contínua cinza (No início do tratamento) e a linha tracejada preta (No final do tratamento), praticamente se sobrepõem ao longo de todo o gráfico, com pico comum em torno de 600 nm e intensidade próxima de 1,0. À esquerda aparece a letra E em um círculo preto.
Textos contidos na imagem (gerado por IA)
Fotoluminescência (u.a.)
Comprimento de onda (nm)
No início do tratamento
No final do tratamento
0,0
0,2
0,4
0,6
0,8
1,0
1,2
550
600
650
700
750
800
EGráfico em que as curvas contínua e tracejada estão totalmente sobrepostas, indicando espectros idênticos no início e no final do tratamento, com máximo em cerca de 600 nm.
