A figura representa um prisma óptico, constituído de um material transparente, cujo índice de refração é crescente com a frequência da luz que sobre ele incide. Um feixe luminoso, composto por luzes vermelha, azul e verde, incide na face A, emerge na face B e, após ser refletido por um espelho, incide num filme para fotografia colorida, revelando três pontos.

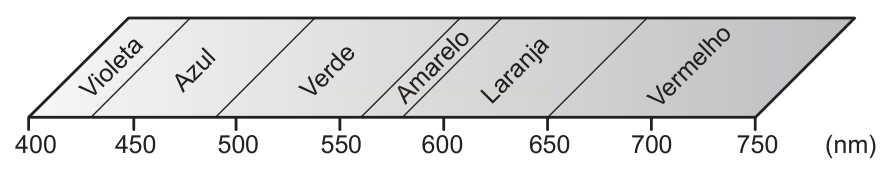

Descrição da imagem (gerado por IA)
Diagrama de faixas representando a decomposição da luz visível (espectro eletromagnético). As faixas coloridas, da esquerda para a direita, são: Violeta, Azul, Verde, Amarelo, Laranja e Vermelho. Abaixo das faixas, uma escala numérica em nanômetros (nm) marca 400, 450, 500, 550, 600, 650, 700 e 750. O diagrama está inclinado em perspectiva.
Textos contidos na imagem (gerado por IA)
Violeta
Azul
Verde
Amarelo
Laranja
Vermelho
400
450
500
550
600
650
700
750
(nm)

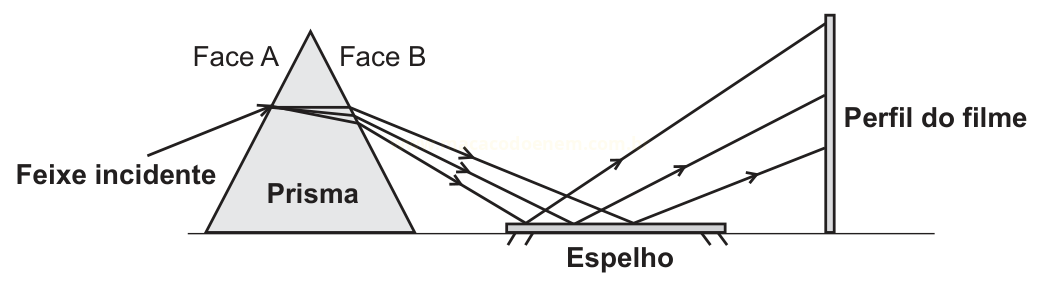

Descrição da imagem (gerado por IA)
Desenho esquemático de um prisma triangular iluminado por um feixe incidente que atinge a face esquerda (Face A). O prisma é hachurado em cinza. Dentro do prisma, o feixe se separa em vários raios, que saem pela face direita (Face B) em direções diferentes. Os raios refletem em um espelho horizontal e são projetados verticalmente sobre uma parede à direita, rotulada 'Perfil do filme', onde aparecem distribuídos em alturas distintas.
Textos contidos na imagem (gerado por IA)
Face A
Face B
Feixe incidente
Prisma
Espelho
Perfil do filme
Observando os pontos luminosos revelados no filme, de baixo para cima, constatam-se as seguintes cores:
-
Vermelha, verde, azul.
-
Verde, vermelha, azul.
-
Azul, verde, vermelha.
-
Verde, azul, vermelha.
-
Azul, vermelha, verde.
