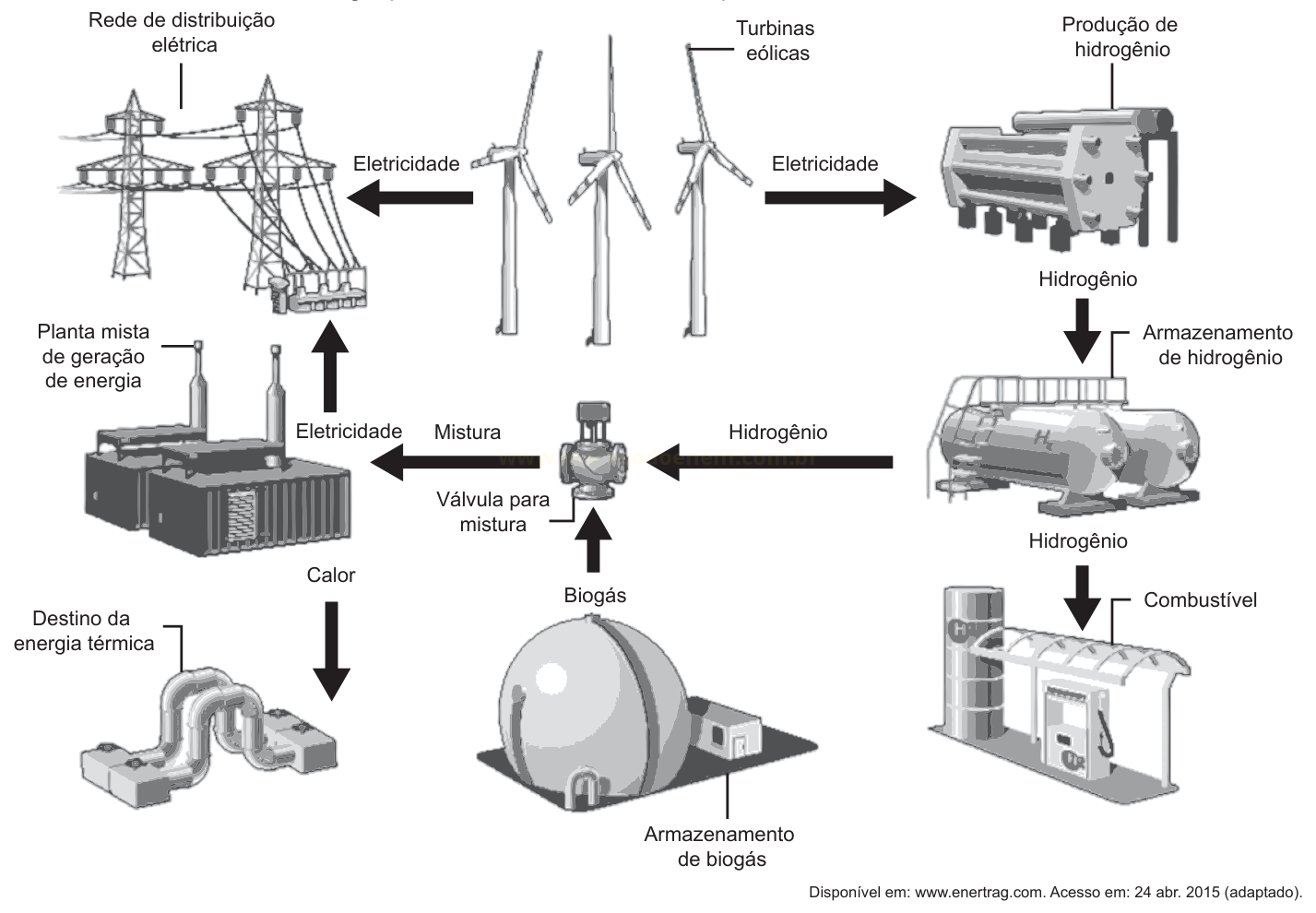

A figura mostra o funcionamento de uma estação híbrida de geração de eletricidade movida a energia eólica e biogás. Essa estação possibilita que a energia gerada no parque eólico seja armazenada na forma de gás hidrogênio, usado no fornecimento de energia para a rede elétrica comum e para abastecer células a combustível.
Descrição da imagem (gerado por IA)
Diagrama de fluxo de um sistema de energia, com ilustrações e setas que indicam direções. No alto, ao centro, estão três turbinas eólicas; setas apontam para a esquerda, com a palavra 'Eletricidade', para uma 'Rede de distribuição elétrica' (torres de transmissão) e, para a direita, também com 'Eletricidade', para um equipamento rotulado 'Produção de hidrogênio'. Deste último, uma seta desce com 'Hidrogênio' até um 'Armazenamento de hidrogênio' (tanques cilíndricos); outra seta desce até 'Combustível' (posto de abastecimento). Do armazenamento, uma seta aponta para a esquerda com 'Hidrogênio' até uma 'Válvula para mistura', que recebe de baixo uma seta com 'Biogás' vinda do 'Armazenamento de biogás' (grande esfera). Da válvula parte uma seta para a esquerda com 'Mistura' até uma 'Planta mista de geração de energia' (conjunto de equipamentos). Da planta, uma seta sobe com 'Eletricidade' até a rede de distribuição e outra seta desce com 'Calor' até o 'Destino da energia térmica' (tubulações). Na base, a fonte.
Textos contidos na imagem (gerado por IA)
Rede de distribuição elétrica
Turbinas eólicas
Produção de hidrogênio
Eletricidade
Hidrogênio
Armazenamento de hidrogênio
Combustível
Planta mista de geração de energia
Mistura
Válvula para mistura
Biogás
Armazenamento de biogás
Calor
Destino da energia térmica
Disponível em: www.enertrag.com. Acesso em: 24 abr. 2015 (adaptado).
Mesmo com ausência de ventos por curtos períodos, essa estação continua abastecendo a cidade onde está instalada, pois o(a)
-
planta mista de geração de energia realiza eletrólise para enviar energia à rede de distribuição elétrica.
-
hidrogênio produzido e armazenado é utilizado na combustão com o biogás para gerar calor e eletricidade.
-
conjunto de turbinas continua girando com a mesma velocidade, por inércia, mantendo a eficiência anterior.
-
combustão da mistura biogás-hidrogênio gera diretamente energia elétrica adicional para a manutenção da estação.
-
planta mista de geração de energia é capaz de utilizar todo o calor fornecido na combustão para a geração de eletricidade.
