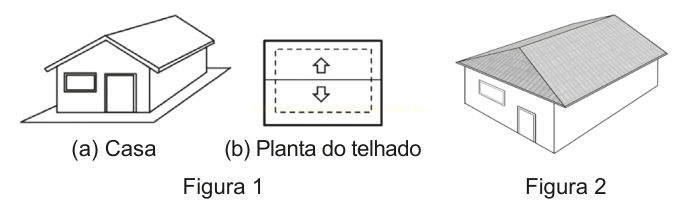

A Figura 1 apresenta uma casa e a planta do seu telhado, em que as setas indicam o sentido do escoamento da água de chuva. Um pedreiro precisa fazer a planta do escoamento da água de chuva de um telhado que tem três caídas de água, como apresentado na Figura 2.
Descrição da imagem (gerado por IA)
A imagem reúne quatro desenhos. À esquerda, em cima, aparece uma casa simples em perspectiva, com telhado de duas águas, porta e janela na fachada, e abaixo dela a legenda '(a) Casa'. Ao lado, indicado por '(b) Planta do telhado', há um retângulo com um retângulo tracejado interno e uma seta apontando para cima e outra para baixo. Sob esses dois desenhos está escrito 'Figura 1'. À direita, outro desenho mostra uma casa em perspectiva com telhado de quatro águas (duas águas visíveis de frente e as laterais inclinadas), também com porta e janela, e abaixo dela está escrito 'Figura 2'.
Textos contidos na imagem (gerado por IA)
(a) Casa
(b) Planta do telhado
Figura 1
Figura 2
Descrição da imagem (gerado por IA)
Desenho esquemático de uma casa em perspectiva. A construção tem paredes claras, telhado de duas águas com textura de telhas, uma porta à frente e uma janela retangular na parede lateral esquerda. Não há textos.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
A figura que representa a planta do telhado da Figura 2 com o escoamento da água de chuva que o pedreiro precisa fazer é
-
