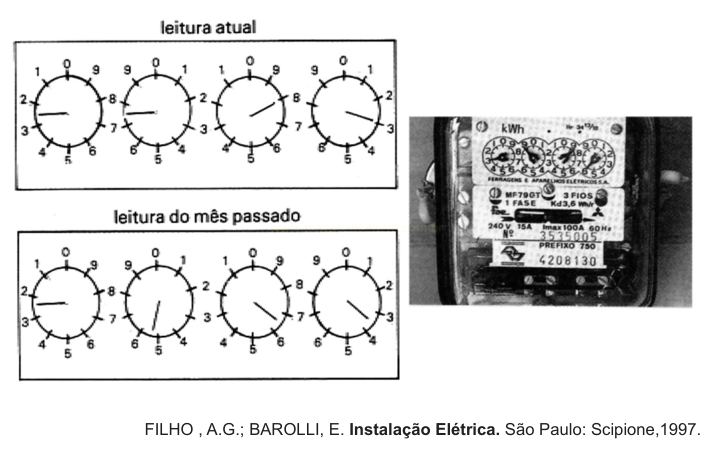

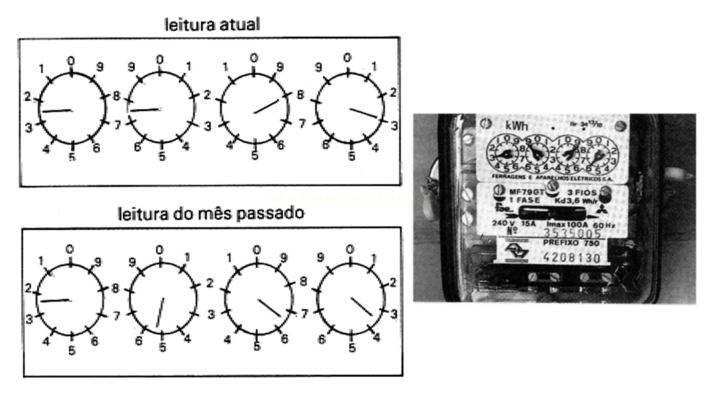

A energia elétrica consumida nas residências é medida, em quilowatt-hora, por meio de um relógio medidor de consumo. Nesse relógio, da direita para esquerda, tem-se o ponteiro da unidade, da dezena, da centena e do milhar. Se um ponteiro estiver entre dois números, considera-se o último número ultrapassado pelo ponteiro. Suponha que as medidas indicadas nos esquemas seguintes tenham sido feitas em uma cidade em que o preço do quilowatt-hora fosse de R$ 0,20.
Descrição da imagem (gerado por IA)
Figura didática com dois quadros de mostradores de medidor de energia elétrica e, à direita, a fotografia em preto e branco de um medidor. Cada quadro contém quatro mostradores circulares; em cada um, os algarismos de 0 a 9 estão dispostos em círculo com um ponteiro central, e mostradores vizinhos têm numeração em sentidos alternados. No quadro superior, com o título "leitura atual", os ponteiros apontam, da esquerda para a direita: para a esquerda, na região dos algarismos 2 e 3; para a esquerda, próximo ao 8; para cima e à direita, entre 0 e 1; e para a esquerda e para baixo, próximo ao 2. No quadro inferior, com o título "leitura do mês passado", os ponteiros apontam: para a esquerda, entre 2 e 3; para baixo, próximo ao 5; para baixo e à direita, próximo ao 4; e para baixo e à esquerda, próximo ao 2. À direita, a fotografia mostra um medidor de energia elétrica com visor de quilowatts-hora, quatro mostradores com ponteiros, lacre de selagem e etiquetas com dados técnicos (entre eles 240 V, 15 A, 60 Hz, prefixo 750 e o número 4208130).
Textos contidos na imagem (gerado por IA)
leitura atual
leitura do mês passado
kWh
PREFIXO 750
4208130
240 V
15 A
60 Hz
FILHO ,A.G.; BAROLLI, E. Instalação Elétrica. São Paulo: Scipione, 1997.
Descrição da imagem (gerado por IA)
Composição com três elementos. À esquerda, dois retângulos com contorno fino, um acima do outro, cada um contendo quatro mostradores circulares de medidor de energia elétrica; em cada mostrador, os algarismos de 0 a 9 estão dispostos em círculo e um ponteiro indica um valor. O retângulo de cima tem o título "leitura atual" e o de baixo, "leitura do mês passado". À direita, uma fotografia do medidor de energia instalado, com a parte superior mostrando a janela dos mostradores com marcações e algarismos, e a parte inferior com a etiqueta de identificação contendo as especificações elétricas e o número de série.
Textos contidos na imagem (gerado por IA)
leitura atual
leitura do mês passado
kWh
MF7800T
1 FASE
240V. 15A
PREF. 750
4208130
Nº
Norte Energia
CHEC
O valor a ser pago pelo consumo de energia elétrica registrado seria de
-
R$ 41,80.
-
R$ 42,00.
-
R$ 43,00.
-
R$ 43,80.
-
R$ 44,00.
